可控硅的工作原理是什么？

2022-02-24

在中频炉中，整流侧断开时间选用KP-60微秒之内，逆变侧关短时间选用KK-30微秒之内这也是KP管与KK管的主要差异。

可控硅模块T在运行环节中，它的阳极A和阴极K与电源和负载相连，组成可控硅模块的主线路，可控硅模块的门极G和阴极K与控制可控硅模块的装置相连，组成可控硅模块的控制线路。

从可控硅模块的内部解析运行环节：

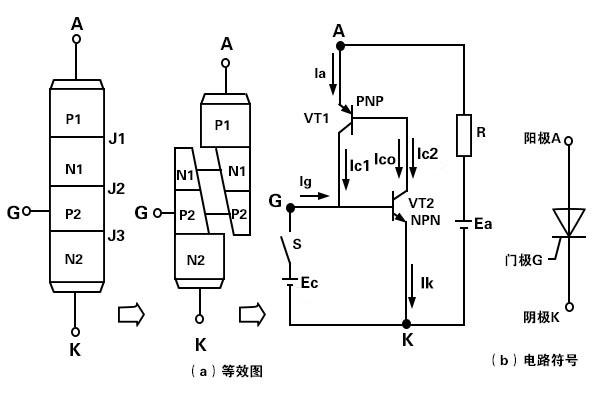

可控硅模块是四层三端元器件，它有J1、J2、J33个PN结图1，可以把它中间的NP分为两部分，组成1个PNP型三极管和1个NPN型三极管的复合管图2

当可控硅模块承担正方向阳极电压时，为使可控硅模块导铜，务必使承担反方向电压的PN结J2失去阻挡功能。图2中每一个晶体管的集电极电流同时便是另1个晶体管的基极电流。所以，2个相互复合的晶体管线路，当有足够的门机电流Ig流入时，便会形成强烈的正反馈，导致两晶体管饱和导通，晶体管饱和导通。

设PNP管和NPN管的集电极电流对应为Ic1和Ic2；发射极电流对应为Ia和Ik；电流放大系数对应为a1=Ic1/Ia和a2=Ic2/Ik，设流过J2结的反相漏电电流为Ic0,

可控硅模块的阳极电流等同于两管的集电极电流和漏电流的总和：Ia=Ic1+Ic2+Ic0或Ia=a1Ia+a2Ik+Ic0

若门极电流为Ig,则可控硅模块阴极电流为Ik=Ia+Ig

进而可以算出可控硅模块阳极电流为：I=(Ic0+Iga2)/（1-（a1+a2））（1—1）式

硅PNP管和硅NPN管对应的电流放大系数a1和a2随其发射极电流的改变而快速变化如下图3所显示。

以上就是传承电子介绍的可控硅的工作原理是什么？传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
