双向可控硅几大基本要素解析
2021-05-26
一、双向可控硅模块介绍

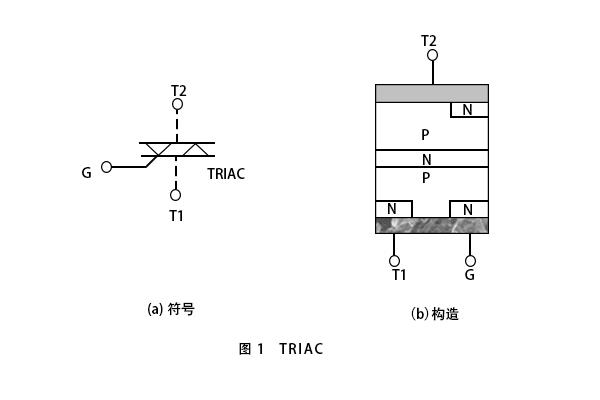

双向可控硅模块TRIAC为三端双向可控硅模块开关,亦称作双向晶闸管或双向可控硅模块。TRIAC为三端元器件,其三端各为T1(第2端子或第2阳极),T2(第1端子或第1阳极)和G(控制极)亦为一闸极控制开关,与SCR最大的不同之处取决于TRIAC不论于顺向或反向电压时皆可导通,其符号结构及外型,如图1所示。
二、双向可控硅模块触发特点
因为TRIAC为控制极控制的双向可控硅模块,控制极电压VG极性与阳极间之电压VT1T24种组合各如下:
(1)、VT1T2为正,VG为正。
(2)、VT1T2为正,VG为负。
(3)、VT1T2为负,VG为正。
(4)、VT1T2为负,VG为负。
通常建议用在对称模式下(1与4或2与3),以使正负半周能获得对称的结果,最便捷的控制方法则为1与4之操控模式,因为操控极信号与VT1T2同极性。

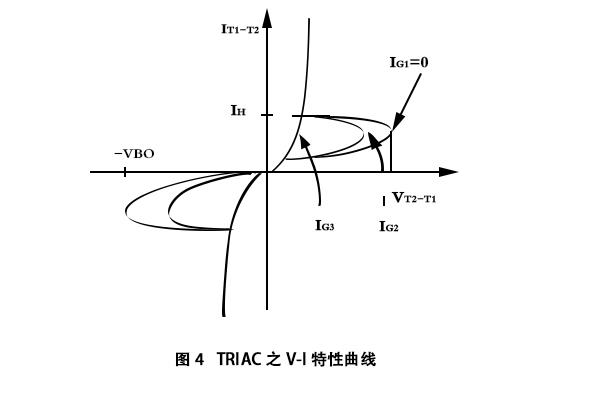

上图4所显示为TRIAC之V-I性能曲线,将此图与SCR之VI性能曲线比较,可得出TRIAC的性能曲线与SCR相似,只不过TRIAC正负电压均能导通,因此第三象限之曲线与第一象限之曲线相似,故TRIAC可视作2个SCR反相并接TRIAC之T1-T2的崩溃电压亦不一样,也可以得出正负半周的电压皆能够使TRIAC导通,通常使TRIAC断开的方式与SCR相同,即尽可能下降两阳极间之电流到维持电流之下TRIAC即断开。
三、双向可控硅模块导通和断开的条件
导通:在T1极和T2极和电源负载组成了线路,并且T1极和T2极间有电压时(当然要超过管压降),G极对T1极有超过“触发电流”的电流流过后(即触发后);
断开:导通的T1,T2电流低于“维持电流”后。G极不一定要求是脉冲触发信号,只需到达“触发电流”就可以触发了,但用脉冲触发有一些优势:1)触发時间精确,2)脉冲宽度能够窄一些(超过可控硅模块从截止到导通转化時间,通常纯电阻负载50微秒時间就可以了,电感负载时要宽),如此能够减小冲触脉冲线路的功率。
以上就是传承电子对双向可控硅几大基本要素解析的介绍,传承电子是一家以电力电子为专业领域的功率半导体模块制造商,为众多的企业公司提供功率半导体模块的定制、生产和加工,同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
双向可控硅模块TRIAC为三端双向可控硅模块开关,亦称作双向晶闸管或双向可控硅模块。TRIAC为三端元器件,其三端各为T1(第2端子或第2阳极),T2(第1端子或第1阳极)和G(控制极)亦为一闸极控制开关,与SCR最大的不同之处取决于TRIAC不论于顺向或反向电压时皆可导通,其符号结构及外型,如图1所示。
因为TRIAC为控制极控制的双向可控硅模块,控制极电压VG极性与阳极间之电压VT1T24种组合各如下:
(1)、VT1T2为正,VG为正。
(2)、VT1T2为正,VG为负。
(3)、VT1T2为负,VG为正。
(4)、VT1T2为负,VG为负。
通常建议用在对称模式下(1与4或2与3),以使正负半周能获得对称的结果,最便捷的控制方法则为1与4之操控模式,因为操控极信号与VT1T2同极性。
三、双向可控硅模块导通和断开的条件
导通:在T1极和T2极和电源负载组成了线路,并且T1极和T2极间有电压时(当然要超过管压降),G极对T1极有超过“触发电流”的电流流过后(即触发后);
断开:导通的T1,T2电流低于“维持电流”后。G极不一定要求是脉冲触发信号,只需到达“触发电流”就可以触发了,但用脉冲触发有一些优势:1)触发時间精确,2)脉冲宽度能够窄一些(超过可控硅模块从截止到导通转化時间,通常纯电阻负载50微秒時间就可以了,电感负载时要宽),如此能够减小冲触脉冲线路的功率。
以上就是传承电子对双向可控硅几大基本要素解析的介绍,传承电子是一家以电力电子为专业领域的功率半导体模块制造商,为众多的企业公司提供功率半导体模块的定制、生产和加工,同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
