双向可控硅模块的特点及作用

2021-05-27

1.双向可控硅模块替的主要优势表现在：

（1）大功率双向可控硅模块为无触点式开关，无火苗、使用期长、体型小、没有噪音；

（2）接触器运行时，其控制线路要消耗相应的电能，而可控硅模块为弱电控制，控制线路耗电微乎其微；

（3）接触器控制回路中，作业者触及的元器件电压都较高，不安全，而大功率双向可控硅模块控制回路中作业者只触及5~15V的直流低压电源，十分安全可靠；

（4）大功率双向可控硅模块为弱电控制强电，弱电线路更新便捷，较易于制定出满足各种要求的控制回路。

2.双向可控硅模块替在线路中的主要用途

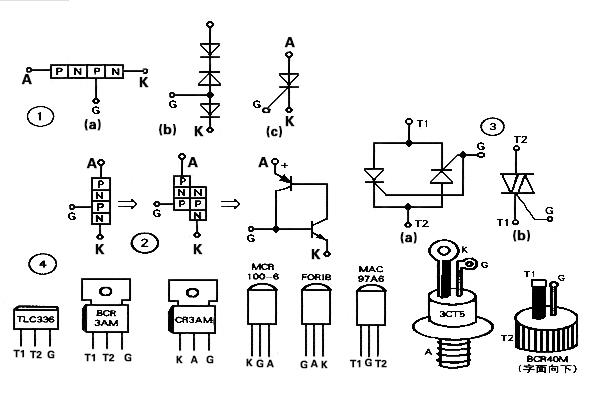

双向可控硅模块最基本的作用是可控整流。大家熟知的二极管整流线路归于不可控整流线路。倘若把二极管更换为可控硅，就可以组成可控整流线路。

在正弦交流电压U2的正半周期内，倘若VS的控制极未輸入触发脉冲Ug，VS依然无法导通，仅有在U2处在正半周，在控制极另加触发脉冲Ug时，可控硅被触发导通。而仅有在触发脉冲Ug出现时，负载RL上才有电压UL輸出（波形上阴影区域）。

Ug到来得早，可控硅导通的時间就早；Ug出现得晚，可控硅导通的時间就晚。利用更改控制极上触发脉冲Ug出现的時间，就可以调整负载上输出电压的均值UL（阴影区域的面积大小）。在电工技术中，常把交流电流的半个周期定于180°，称作电角度。

如此，在U2的每一个正半周，从零值开始到触发脉冲出现瞬间所经历的电角度称作控制角α；在每一个正半周内可控硅导通的电角度叫导通角θ。很显然，α和θ全是用于表明可控硅在承担顺向电压的半个周期的导通或断开范围的。利用更改控制角α或导通角θ，更改负载上脉冲直流电压的均值UL，完成了可控整流。

以上就是传承电子对双向可控硅模块的特点及作用的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
