可控硅模块在自动控制控制，机电行业，工业电气及家电等层面均有普遍的使用。可控硅模块是1种有源开关元件，平时它维持在非导通情况，直至由1个较少的控制信号对其触发或称“点火”使其导通，一旦被点火即便拿走触发信号它也维持导通情况，要使其断开可在其阳极与阴极间添加反方向电压或将经过可控硅模块二极管的电流降低到某1个值以下。

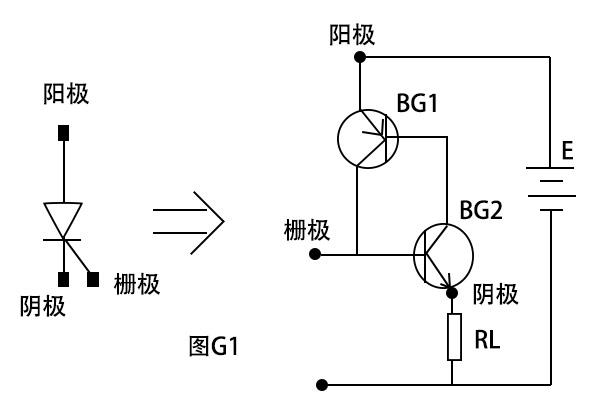

可控硅模块二极管可以用两种不同极性（P-N-P和N-P-N）晶体管来模拟，如下图G1所显示。当可控硅模块的栅极悬空时，BG1和BG2都处在断开情况，这时线路基本上没电流经过负载电阻RL，当栅极输进1个正脉冲电压时BG2导通，使BG1的基极电位下降，BG1因而开始导通，BG1的导通使得BG2的基极电位进一步提高，BG1的基极电位进一步下降，经过这1个正反馈环节使BG1和BG2进到饱和导通情况。

线路很快从断开情况进到导通情况，这时栅极即便没触发脉冲线路因为正反馈的效果将维持导通情况不变。倘若这时在阳极和阴极添加反方向电压，因为BG1和BG2均处在反方向偏置情况所以线路很快断开，另外倘若加大负载电阻RL的阻值使线路电流降低BG1和BG2的基电流也将降低，当降低到某1个值时因为线路的正反馈作用，线路将很快从导通情况翻转为断开情况，我们称这一电流为维持电流。

在具体使用中，我们可通过1个开关来短路可控硅模块的阳极和阴极进而达到可控硅模块的关断。

以上就是传承电子对可控硅模块的用法用处的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
