检测逆导可控硅的优劣

2021-07-23

选用数字万用表和兆欧表能够检测逆导可控硅的优劣。测试内容主要分3项：

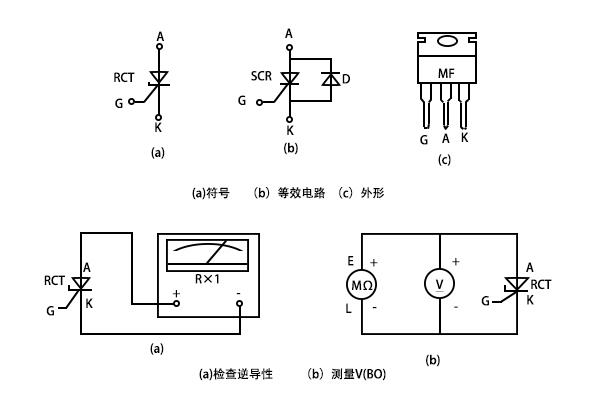

1．检测逆导性

选取数字万用表R×1档，黑电笔接K极，红电笔接A极，电阻值应当为5～10Ω。若电阻值为零，说明里面二极管短路；电阻值为无穷大，说明二极管断路。

2．测量正方向直流转折电压V（BO）

接好线路，再按额定转速摇兆欧表，使RCT正方向击穿，由直流电压表盘上读出V（BO）值。

3．检测触发能力

实例：选用500型数字万用表和ZC25-3型兆欧表测量1只S3900MF型逆导可控硅。按顺序选择R×1k、R×100、R×10和R×1档测量A-K极间反方向电阻值，同时用获取电压法求出里面二极管的反向导通电压VTR（实际是二极管正方向电压VF）。再用兆欧表和数字万用表500VDC档测出V（BO）值。

以上就是传承电子对检测逆导可控硅的优劣的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
