双向可控硅温度控制系统的电路原理
2021-08-09
在双向可控硅温度控制线路中,RT、VT1、VT2和RP构成温控触发线路,双向可控硅V为温控开关,了解下双向可控硅达到温度控制系统的方式。

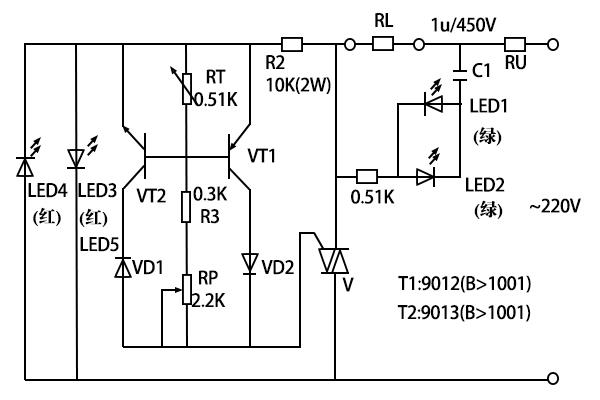

双向可控硅温度控制线路,如下图:
图1,双向可控硅温度控制线路
RT、VT1、VT2和RP构成温控触发线路,双向可控硅V为温控开关。
LED3、LED4反方向连接,提供2.3V交流电压。
线路接通后,热敏电阻RT两边交流电压URT》0.6V,交流正半波时VT1导通,经二极管VD1触发,V导通,交流负半波时VT2导通,经VD2负向触发,V导通,使电阻丝RL流过电流加热。
温度上升到某个数值,调节电位器RP,使URT《0.6V,三极管截止,V不被触发导通,进而达到控制温度的目标。
以上就是传承电子对双向可控硅温度控制系统的电路原理的介绍,传承电子是一家以电力电子为专业领域的功率半导体模块制造商,为众多的企业公司提供功率半导体模块的定制、生产和加工,同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
双向可控硅温度控制线路,如下图:
RT、VT1、VT2和RP构成温控触发线路,双向可控硅V为温控开关。
LED3、LED4反方向连接,提供2.3V交流电压。
线路接通后,热敏电阻RT两边交流电压URT》0.6V,交流正半波时VT1导通,经二极管VD1触发,V导通,交流负半波时VT2导通,经VD2负向触发,V导通,使电阻丝RL流过电流加热。
温度上升到某个数值,调节电位器RP,使URT《0.6V,三极管截止,V不被触发导通,进而达到控制温度的目标。
以上就是传承电子对双向可控硅温度控制系统的电路原理的介绍,传承电子是一家以电力电子为专业领域的功率半导体模块制造商,为众多的企业公司提供功率半导体模块的定制、生产和加工,同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
