igbt启动过程集电极电流解析

2021-08-16

启动电流

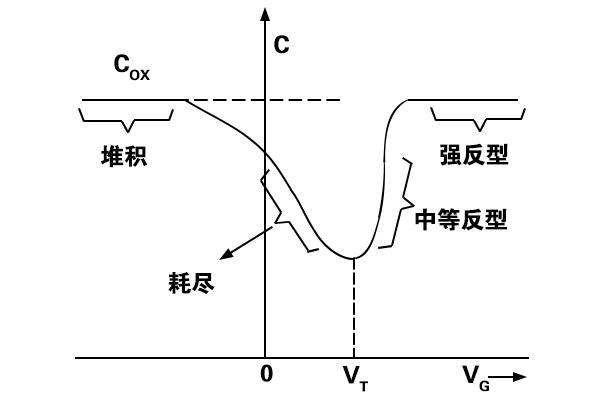

当栅极电压超过阈值电压时，集电极电流以非常快的速度升高，所以在集电极电流由零升高到负载电流这个短时间内，栅极电压能够近似看做是线性增长，进而igbt模块集电极电流在抵达负载电流前，能够看做igbt模块集电极电流曲线为二次函数曲线，即

Ic=at2

当中a由芯片参数和功率电路参数、驱动电路参数一起确定。

二极管反向恢复过程

igbt模块集电极电流过冲与续流二极管的反向恢复过程相对应。igbt模块集电极电流不断增大的过程中，续流二极管中的少子浓度渐渐减低，反偏电流密度梯度也渐渐减少。当续流二极管到达反偏电流的最大值，二极管中耗尽区边沿少子浓度到达热平衡浓度。之后，二极管进到反向恢复时期，这时的igbt模块集电极电流性能更多地依赖于续流二极管的反向恢复性能，因为这个过程中必须将二极管中剩下的过剩载流子移出，且耗尽区的电势降大小为反偏电压值。

一般状况下，为了能使二极管快速断开，必须有很大的反偏电流和较小的少子寿命。

以上是传承电子对igbt启动过程集电极电流解析的介绍，并提供了相应的等效线路。依据上述解析，如启动延时等效电路图，在给栅极电容充电的时期，驱动电阻的值越小，时间常数越小，进而栅极电压升高越快，启动延迟的時间越小。由米勒平台时期等效电路图得知，驱动电阻越小，相同的栅极平台电压值，平台持续时间也越小。驱动电阻越小，平台电压随后，升高到最大栅极电压的時间也越小。
