igbt焊机维修中的注意事项

2021-08-24

1、如果igbt模块受损，一定要检测驱动板驱动线路有没有受损，并且检测电流互感器、三相整流桥、空气开关等元器件有没有有问题。

2、igbt对静电敏感，携带过程中GE间应短路，焊接时烙铁应牢靠接地。

3、替换igbt模块时，要维持栅极短路小铜环不脱落，直至安装完成，之后插控制线时，一只手触碰接地的金属件，一只手拔下铜环插好控制线，之后将触碰接地金属件的手拿开；要将散热器上原来的导热硅脂清理干净，重新涂上新的导热硅脂；安装螺丝一定要均衡拧紧好，让元器件与散热器有很好接触。

4、控制板与驱动板在替换过程中，要留意各插头原来位子，逐一插回。

5、替换igbt模块、快恢复二极管模块（20040模块、150S60U硬开关焊机用电压型快恢复二极管模块）、三相整流桥模块等半导体模块时，取下旧模块后，先用干净的布将散热器上原来的导热硅脂擦干净，之后在模块的底板上涂上适当的新的导热硅脂，将模块安装在对应的位子，模块扭紧后底板周边应当都能见到少许的导热硅脂溢出。

6、安装各种半导体模块时，各个固定螺丝应当均衡上紧，切勿逐个的扭紧（易导致半导体模块一侧拧紧，一侧被强制支空进而出现接触不良）。

7、碰上风机不转动时，先要检测三相电中风机接的两相，检测接线有没有有问题，检测启动电容，都没问题后再检测替换风机。

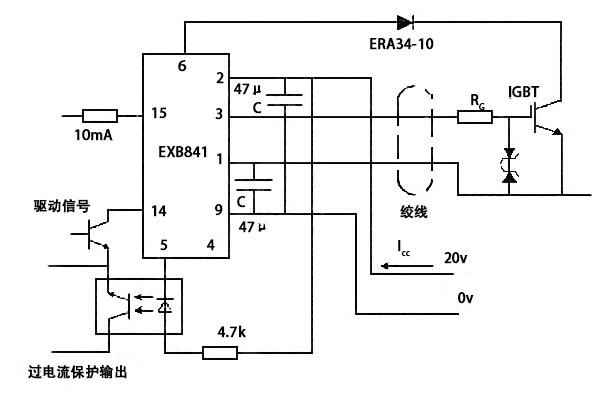

以上是传承电子对igbt焊机维修中的注意事项的介绍，并提供了相应的等效线路。依据上述解析，如启动延时等效电路图，在给栅极电容充电的时期，驱动电阻的值越小，时间常数越小，进而栅极电压升高越快，启动延迟的時间越小。由米勒平台时期等效电路图得知，驱动电阻越小，相同的栅极平台电压值，平台持续时间也越小。驱动电阻越小，平台电压随后，升高到最大栅极电压的時间也越小。
