igbt功率模块的保护吸收线路构造

2021-09-10

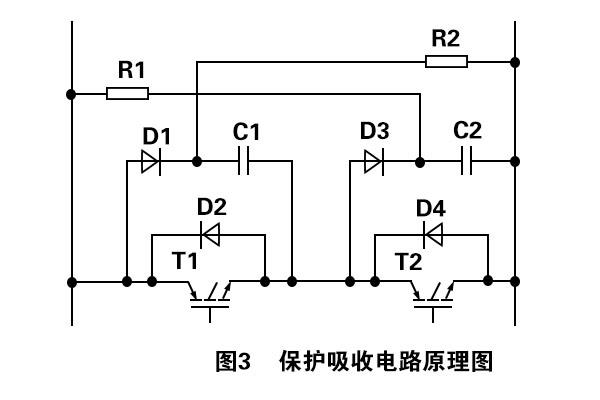

因为线路中分布电感的存在，加上igbt模块开关速度较高，当igbt模块断开时及与之并接的反向恢复二极管逆相恢复时，会形成极大的浪涌电压Ldi/dt，进而影响igbt模块的安全性。所以务必采取有效措施抑止浪涌电压，保护igbt模块不被毁坏。能够选用加装保护吸收线路的方法来抑止浪涌电压。其工作原理如图3所显示，该保护吸收线路有良好的抑止效果，具备保护吸收中发生耗损小的优势。

1保护线路原理解析

以开关管T1断开時刻为起始点来解析吸收线路的工作原理，其运行环节可分成：线性化换流、母线寄生电感Lp谐振能量和吸收电容Cs放点共3个时期。

线性化换流时期从开关管T1接收断开信号开始到开关管T1全断开结束。流过母线寄生电感Lp的母线电流经T1和吸收线路2条支路分流。

在线性化换流环节完毕后，开关管T1彻底断开。这时，主线路寄生电感Lp与吸收电容Cs形成谐振，Lp中储存的能量向Cs迁移。当吸收电容上电压抵达最大值，即谐振峰值时，谐振电流i为零，吸收线路二极管D2断开，箝位电压避免有振荡。

在第2阶段完毕后，吸收电容Cs上过冲能量借助吸收电阻值R、电源和负载放电。在放电过程中，近似认定负载是恒流源。

2元件基本参数选择

a.缓冲电容Cs选择

缓冲线路中缓冲电容Cs的电容选值为：

当中，L是主线路的寄生电感，Io为igbt模块断开时的集电极电流，VCEP是缓冲电容器电压最终抵达值，Ed为直流电源电压。

b.缓冲电阻值Rs的选值

缓冲电阻的作用是在IGBI下一次断开前，将缓冲电容器电荷释放。所以在igbt模块完成下一次运作前，在储存电荷的90%放电情况下，缓冲电阻值选值公式应符合下述计算公式：

当中，f为交换频率。

以上就是传承电子对igbt功率模块的保护吸收线路构造的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
