igbt的驱动线路构造

2021-09-13

要确保igbt模块运行稳定，其驱动线路起着极为重要的功能。

1、igbt模块驱动线路需求

igbt模块驱动线路的基本需求主要有下列几点：

（1）驱动线路需要非常稳定，要确保为igbt模块的栅极电容供应1个低阻抗的充放电线路;

（2）在符合开关特性和功能损耗容许的情况下，门极电阻值可以适度增加，用作限定瞬时压降尖峰;

（3）驱动线路可以传送kHz级的高频脉冲信号;

（4）igbt模块门极与发射极电压极限压降为±20V。一般选择正方向驱动电压为+15V，反方向驱动电压为-8V。

2、M57959L组成的驱动线路

依据上述驱动线路设计原理，根据不同需求可以设计出多种形式的驱动线路。常见的驱动线路有分立元件组成的驱动线路和专用集成驱动线路。相对于分立元件组成的驱动线路，专用集成驱动线路抗干扰能力强、集成化程度高、速度快、保护功能其全，可完成igbt模块的最佳驱动。

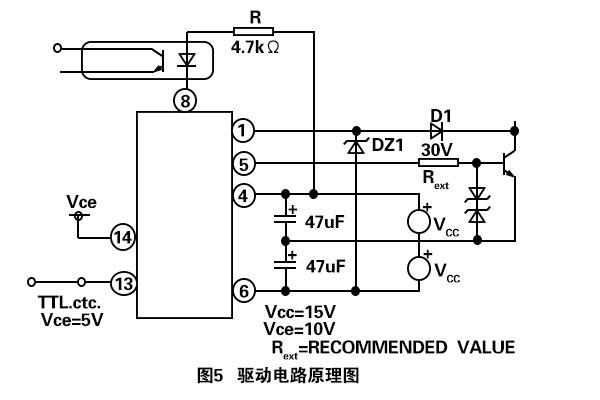

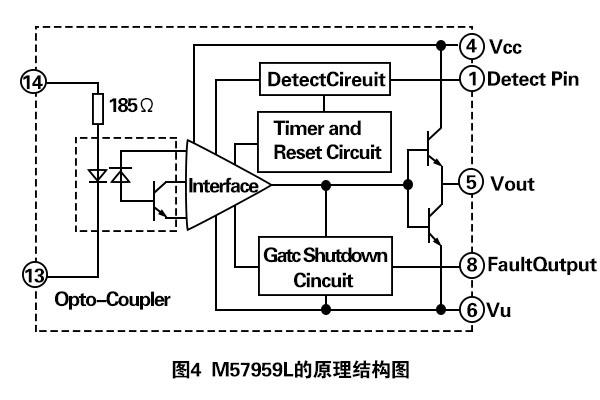

M57959L是混合集成igbt模块驱动器，其内部原理构造如下图4所显示。它由高速光电隔离輸入，绝缘强度高，可与TTL电平兼容。内藏定时逻辑短路保护线路，并具备保护延时特性。芯片由正负电源输电，解决了单电源输电时负电压不稳的缺陷，驱动功率大，可驱动200A/600V或100A/1200V的IGBT模块。由M57959L组成的驱动线路如下图5所显示。

应用时需要考虑到栅极电阻的取值。栅极电阻Rext的取值会影响到振荡的抑止功效、缓解开关开通时的di/dt、改进电流上冲波型、降低浪涌电压。从安全可靠角度考虑到，Rext应选较大值，但较大的Rext影响到开关速率，提升开关损耗;从提升工作频率出发，应选较小值。在满足开关频率的情况下，应取较大的Rext。
