双臂可控硅模块交流调压主线路图

2021-09-15

由2只大功率可控硅（额定电流数百安）利用并接或串接后，用来构成桥式线路的“双臂”，这类新型元器件称为双臂可控硅模块。

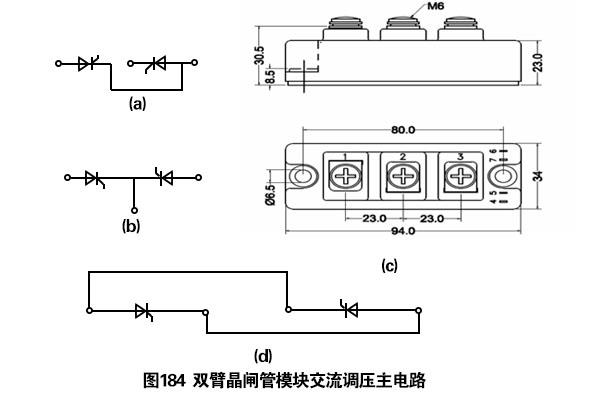

常见的双臂可控硅模块有串联式和并联式两种，如下图184所显示。其中图a为双臂串接可控硅模块，图b为双臂负极并接可控硅模块，图c为外形尺寸图。

将一个双臂串接可控硅模块按图d所显示连接，就能完成交流调压。此线路可以用在单相输出功率较大且要高压的场所。
