数字化igbt过压保护线路

2021-09-28

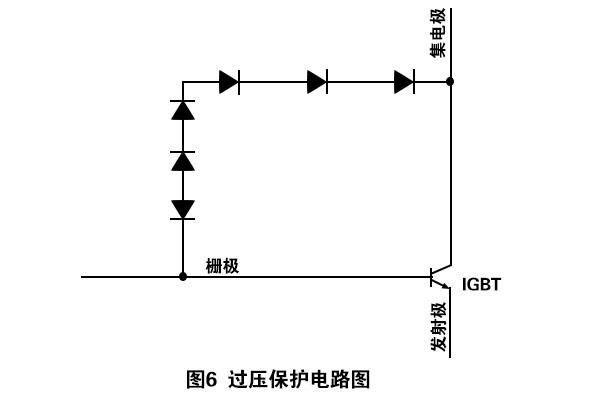

过压保护线路使用的是TVS管与限流电阻串连的方式，由集电极连接栅极（如下图6示），当断开环节中集电极发生超出设定值（设定值少于igbt模块额定值）的电压尖峰时，TVS管反向导通，使用限流电阻向栅极注入电流，减慢igbt模块断开速度（减小di/dt），进而实现限制电压尖峰的目地。客户按照实际的使用工况，选用适宜的TVS管的数量和单个TVS击穿电压参数。

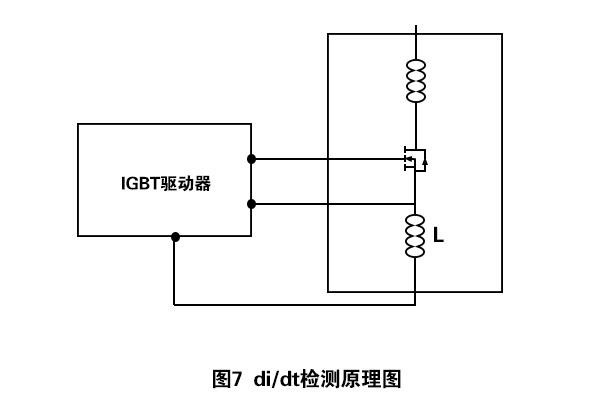

di/dt监测：（如图示7），IGBT模块内部等效电路图能够看出，因为IGBT模块内部链接的主电极电路与辅助电极电路间存有寄生电感，在IGBT模块运行时，主电流IC从主电极流入，通过寄生电感L流出，按照电感感生电压V=-L*di/dt，从计算公式能够看得出，感生电压V值与di/dt值成正比关系，使用监测L上形成的感生电压能够得到主电流Ic的di/dt值。在IGBT模块运行的环节中，倘若感生电压高过或少于设定值都认定元器件di/dt产生异常情况，必须进行保护，并向主控系统汇报发生di/dt故障。

数字控制器功能

数字控制器主要实现按照输入信号控制功率放大线路，驱动igbt模块元器件。与此同时，按照监测线路的反馈信号判别igbt模块元器件的运行状态，倘若产生异常情况，立刻按照设定策略对igbt模块元器件进行保护。

以上就是传承电子对数字化igbt过压保护线路的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
