检测双向可控硅的优劣(办法其一)
2021-11-03
双向可控硅作开关元件使用，能操控交流负载（比如灯泡）的通断，按照灯泡的亮灭情形，可辨别双向可控硅的优劣。

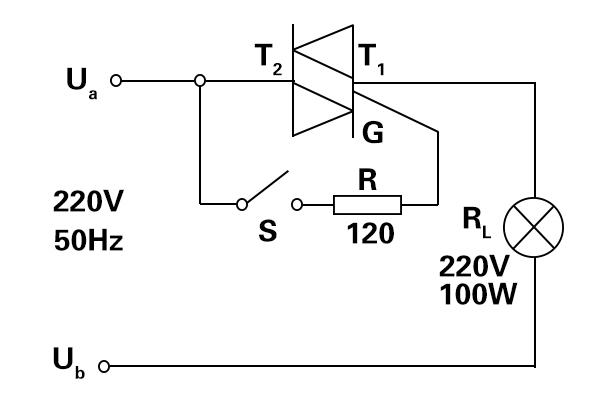

线路如下图1所显示。将220V交流电源的任一一边接T2，另一边经过220V、100W灯泡接T1。触发线路由开关S和门极限流电阻R构成。S选用耐压220VAC的小型钮子开关或拉线开关。R的阻值取100～330Ω，R值获得过大，会减少导通角。
下面个绍检测步骤：
第1步，先将S断开，这时双向可控硅断开，灯泡应灭。若灯泡正常亮，则说明双向可控硅T1-T2极间短路，管子报废；倘若灯泡略微亮，说明T1-T2漏电流很大，管子的功能很差。出現以上所述三种情形，应终止测试。
第2步：关闭S，因此门极上有触发信号，故此只需经过几微秒的时间，双向可控硅即导通通，灯泡上面有交流电流经过而正常亮。详细运行过程解析如下所示：在交流电的正半周，设Ua＞Ub，则T2为正，T1为负，G对应于T2也为负，双向可控硅按照T2-T1的方向导通。在交流电的负半周，设Ua＜Ub，则T2为负，T1为正，G对应于T2也为正，双向可控硅沿着T1→T2的方向导通。
综上所述，仅当S关闭时灯泡才可以正常亮，说明双向可控硅品质优良。倘若关闭时灯泡仍不亮，说明门极已经坏了。
注意事项：
（1）本办法只有检测耐压在400V之下的双向可控硅。对耐压值为100V、200V的双向可控硅，需利用自耦调压器把220V交流电压降至元器件耐压值之下。
（2）T1和T2的位置不能反接，不然无法触发双向可控硅。
（3）详细到Ua、Ub中的哪一边接火线（相线），哪端接零线，可随意选择。
（4）利用双向可控硅作开关元件比机械开关更为优越。因此只需很低的操控功率，就能操控非常大的电流，它不会有触点抖动问题，动作速度很快，在断开时也不会出現电弧现象。实际使用时，图5.9.14中的开关S能用固态继电器、干簧继电器、光电继电器等替代。
