今日我们来一起谈谈可控硅模块触发线路的使用实例:

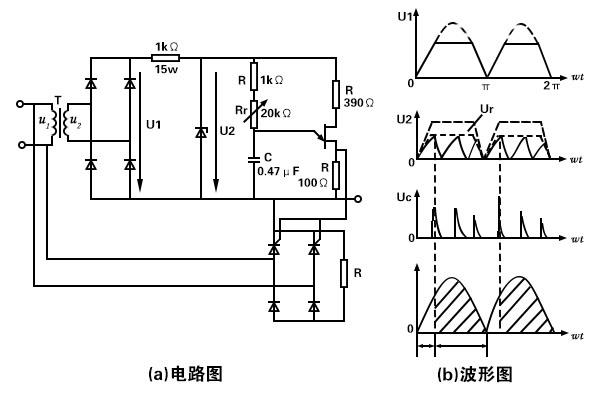

如下图6是借助单结晶体管和单方向可控硅模块构成的可控整流线路，图6（a）下方部分是可控硅模块的主线路，上边部分是可控硅模块的触发线路，它们都接于相同电源，所以这两部分线路的交流电压在交变环节中均一起过零，使用变压器称之为同步变压器。
这边u2通过二极管桥式整流后輸出的全波整流电压经稳压管削波后获得梯形波电压uz，此电压用作单结晶体管的电源电压。此梯形波电压和交流电压一起过零，所以它保障了触发线路形成的脉冲电压都会在交流电源每半周的相同时刻出现，即保障了触发电压和交流电源电压的同步，如下图6（b）所显示。
因为每半个周期内第1个脉冲将可控硅模块触发后，后边的脉冲均无作用，所以只需要更改每半周的第1个脉冲形成的时间即更改了控制角的大小。若电容C充电较快，uC就很快达到Up，第1脉冲輸出的时间就提前；相反，第1个脉冲輸出的时间就后移。
在实际使用中可借助更改充电电阻Rp的办法来更改控制角琢的大小，进而达到触发脉冲移相的目的。
以上就是传承电子介绍可控硅模块触发线路使用实例，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
