借助半导体收音机来辨别单向可控硅模块的方式，既简便直观，又特别实用。但要首先了解单向可控硅模块的内部结构。它是P-N-P-N四层三端半导体元器件，内部结构见图1-41(a),当中A为阳极、K为阴极、G为触发极。辨别方式见图1-41（b）。

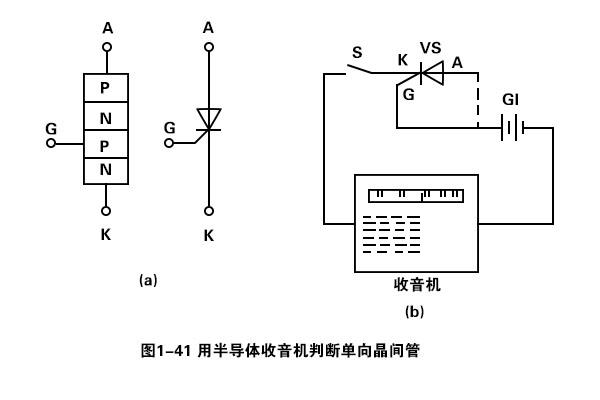

图1-41用半导体收音机辨别单向可控硅模块

把单向可控硅模块随意2个电极串人电池Gl的正极与控制开关S间．比如像图1-41(b)那般，将单向可控硅模块的G极接电池的正极．将K极串人半导体收音机电源电路。

合上控制开关S,则收音机播放也声音。这是为什么呢？请见图1-41(a)，原先G-K极间是一个正方向P-N结，等同于在半导体收音机线路中串进了1只正方向二极管，因些收音机的电源被连通。这可以辨别，接电源正极的为单向可控硅模块的G极，接控制开关S的为K极，另1个未接的电极则是A极。

辨别极性时，倘若收音机无法播放出声音，则换2个电极可串入电路检测。由图1-41(a)单向可控硅模块内部结构可知，在正常情况下，无论K(中接电源正极)、G;A(接电源正极)、G;G(G接电源正极)、A；还是A、K；K、A,起码有1个PN结被反偏截止，电源线路无电流电路，收音机均不发出声音，因而至多测六遍就可辨别出可控硅模块3个电极。

倘若测量六遍后，半导体收单机仍不发声，反映G、K极的PN结断路，单向可控硅模块损坏。

在判定出单向可控硅模块的3个电极之后，就可来检测它的质量好坏了。方式是：再将阳极A与触发极G并联电池正极，阴极K不变动，如上图1-41(b)的虚线所显示。合上控制开关S，若是单向可控硅模块是好的，便会给A-K极、G-K极间均添加正方向电压(注意：要确保电池GI所供应给G极的正触发电流，超过单向可控硅模块的维持电流。一般来说，GI要用大号新电池)。

单向可控硅模块触发后，半导体收音机播放出声音，表明A-K间导通，尔后，将G极断掉，A-K间仍保持导通。这反映单向可控硅模块是好的。倘若将G极断掉后，收音机随后终止播音，则反映A-K间断掉，被测可控硅模块质量不佳。

在上述的检测中，还有一个情况发生，即单向可控硅模块的某1个PN结击穿短路。

比如，K极接电源正极，G极接S，收音机仍会发声音。这时候可按图1-41（b）虚线所显示，将另一个极A接进电源正极，之后拿开K极，则收音机不发音，这反映单向可控硅模块已经坏了。
