快速可控硅模块在加速器电源系统中的原理

2022-01-20

随之导通时间和关断时间都在10μs下面的快速可控硅模块的出现，尤其是大电流快速可控硅模块的成功研制，促使这类电力电子器件可以进到大电流快速放电开关的行业，并渐渐显现其优越性。本文讲述快速可控硅模块KK400和KK1000在某加速器电源系统中的用。

工作原理

一整个电源系统输出电流脉冲的重复频率为200Hz，在系统开始工作前，先要借助普通变压器T1为脉冲电容器C2预充电到400V，之后便可断开普通变压器T1完成重复频率运行。图1是系统电路原理图，线路基本原理如下所示。

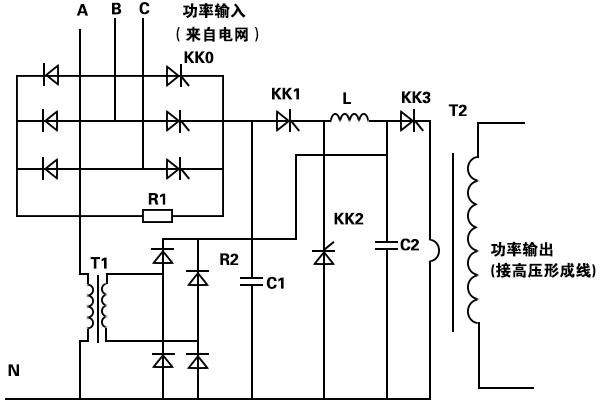

图1 系统基本原理

1）预充电环节三相交流电经半波整流对电解电容C1经限流电阻R1预充电到250V，之后改为由快速可控硅模块KK0对电解电容C1直接蓄电到310V。在电解电容C1蓄电时，A相电压经变压器升压全桥整流后经限流电阻R2对脉冲电容C2蓄电到400V。预充电结束后变压器借助继电器与脉冲电容器隔离。

2）重复频率运行环节C2对变压器T2放电，快速可控硅模块KK3过零关断，电容C2上的剩余工作电压反方向。借助KK2导通，C2、L谐振实现电容C2上工作电压再次反方向，工作电压极性恢复到初始状态，但幅值已减少。再导通KK1借助L、C2的谐振使C2上工作电压幅值也恢复到初始状态，电源运行的1个周期实现。又可开始下一个周期的运行。

研究表明快速可控硅模块使用在本加速器电源系统中有着运作可靠，使用期长，组装便捷，无环境污染等优势。伴随着更大容量快速可控硅模块的发生，这类电力电子器件势必在更大功率的加速器电源中获得更进一步的推广应用。
