IGBT模块焊机点焊保护处理方案
2021-02-22
该设备IGBT功能模块损坏1个，拆换新的IGBT后，空载工作电压正常60V，但一焊就保护。应对此状况剖析有可能的因素是焊条一短路工件造成了大电流，设备过流保护。设备过流的因素有下列多个层面:
1.无电流信息反馈或是反馈电路故障，造成电流调控的PI电路，输出最大工作电压。
2.推力电流或热引弧电流太大。
3.IGBT坏。
第一步检查电流信息反馈线并无断路，推力电位器也正常。拆换了新的控制器，但一焊仍然保护。更进一步排查故障因素，检查IGBT功能模块的驱动波形，波形见下图。

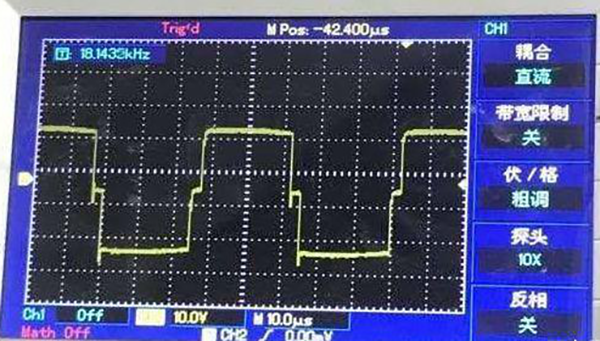

图1

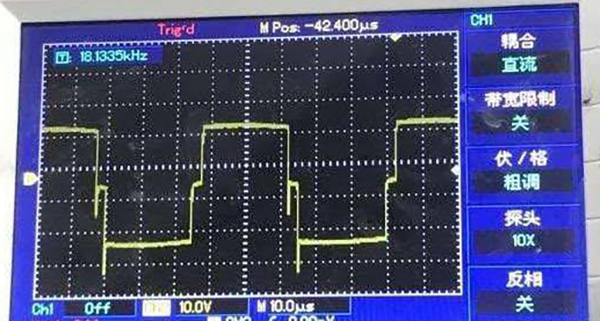

图2
能够看到图2所显示的驱动波形反向尖峰比较大，较为异常。检测该驱动波形相匹配的驱动电路中的电阻器二极管均正常。为更进一步检验是不是驱动电路故障造成的，将2个IGBT驱动小板的位置互换了一下，互换后看到图2波形对应的IGBT功能模块波形仍然不对，所以不是驱动电路造成的，是IGBT自身损坏。拆换新的IGBT功能模块后，驱动波形正常，焊起来不再保护。
检修答疑:
1.为什么不是热保护造成的:IGBT的升温需要时长，一点工件就保护，时间非常短，IGBT的温度升的不会那么快，更何况还有散热器风机帮助散热。
2.空载工作电压对，为什么IGBT是坏的:空载的情况下，流到IGBT的电流较为小，IGBT只要该开通的时候能够开通，空载工作电压是对的。
以上就是传承电子设计师"IGBT模块焊机点焊保护处理方案"介绍， 传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
1.无电流信息反馈或是反馈电路故障，造成电流调控的PI电路，输出最大工作电压。
2.推力电流或热引弧电流太大。
3.IGBT坏。
第一步检查电流信息反馈线并无断路，推力电位器也正常。拆换了新的控制器，但一焊仍然保护。更进一步排查故障因素，检查IGBT功能模块的驱动波形，波形见下图。
能够看到图2所显示的驱动波形反向尖峰比较大，较为异常。检测该驱动波形相匹配的驱动电路中的电阻器二极管均正常。为更进一步检验是不是驱动电路故障造成的，将2个IGBT驱动小板的位置互换了一下，互换后看到图2波形对应的IGBT功能模块波形仍然不对，所以不是驱动电路造成的，是IGBT自身损坏。拆换新的IGBT功能模块后，驱动波形正常，焊起来不再保护。
检修答疑:
1.为什么不是热保护造成的:IGBT的升温需要时长，一点工件就保护，时间非常短，IGBT的温度升的不会那么快，更何况还有散热器风机帮助散热。
2.空载工作电压对，为什么IGBT是坏的:空载的情况下，流到IGBT的电流较为小，IGBT只要该开通的时候能够开通，空载工作电压是对的。
以上就是传承电子设计师"IGBT模块焊机点焊保护处理方案"介绍， 传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
