可控硅模块的检测

2022-02-10

1、晶闸管管脚的辨别

因为RAK，RKA，RGA，RAG，RKG均应非常大，唯有RGK较小，所以用指针式万用表R伊10赘挡或R伊1赘挡（避免电压过高控制极反方向击穿）测定管脚间的静态电阻值便可给出判断：假定可控硅模块的某一边为控制极，将其与黑电笔相连，之后用红电笔各自接其余两脚。当测得两管脚间电阻值较小时，假定正确，即黑电笔所接的是控制极，红电笔所接的是阴极，剩余的一个是阳极。

2、晶闸管的质量检测

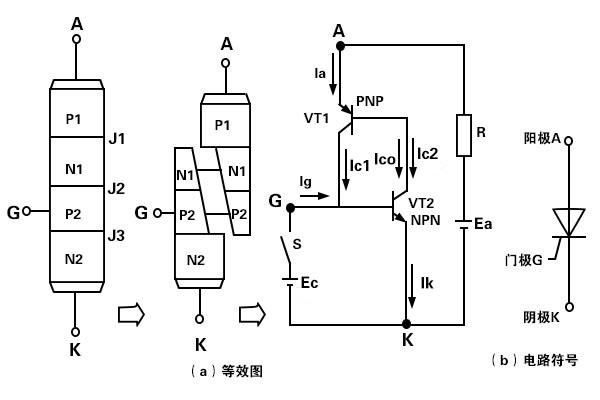

在正常，可控硅模块的GK间是一个PN结，具备PN结特性，而GA和AK间存有反方向串连PN结，故其间电阻值均为无穷大。假如GK间的正反向电阻值都非常小，表明可控硅模块内部击穿。假如GK间的正反向电阻值都为无穷大，表明控制极与阴极断路。

3、晶闸管的触发能力检测

数字万用表置于R伊1赘挡，黑电笔接阳极，红电笔接阴极，这时电阻值应当为无穷大，用短线瞬时短接阳极A和控制极G，这时数字万用表电阻挡指针应往右偏移，电阻值数值为10赘左右，表明可控硅模块已触发导通。断开短路线后，电阻值不变，表明可控硅模块仍维持导通状态。

以上就是传承电子介绍的可控硅模块的检测，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块
