IGBT模块组装首要要组装模块散热器,之后再将模块组装到散热器上。
igbt模块的散热器安装技巧和步骤
igbt模块断开耗损大、拖尾严重制约了其在高频运用的发展,而导致igbt模块延迟开和关的原因主要有两层面。文中介绍igbt模块的散热器安装技巧和步骤。
1.1只igbt模块组装在1个散热器上,igbt模块组装在散热器中心,则热阻会最小。
2.1个散热器如组装多只igbt模块,则要在充分考虑耗损外还要按照不同igbt模块来分配面积。
3.igbt模块组装散热器的螺钉位置外表粗糙度在10μm之内,平面度控制在100μm之内。

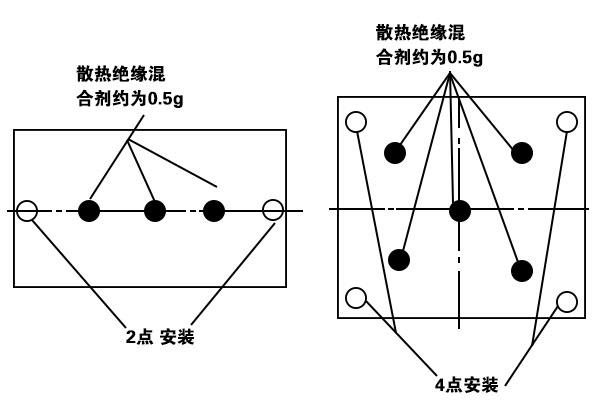

4.igbt模块与散热器间涂抹散热绝缘混合剂,涂抹计较主要是要确保在igbt模块与散热器用螺钉拧紧后,混合剂要维持匀称使igbt模块与散热器接触匀称。当中,2点与4点安装方法如下图所示。
图2点与4点安装方法
5.通常igbt模块的安装方法与其散热器挤压方向平行。
6.选用带纹路的散热器,则应使igbt模块较宽的方向顺着散热器纹路。
以上就是传承电子对IGBT模块的组装的介绍,传承电子是一家以电力电子为专业领域的功率半导体模块制造商,为众多的企业公司提供功率半导体模块的定制、生产和加工,同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
