双向可控硅有哪些优点？

2021-02-25

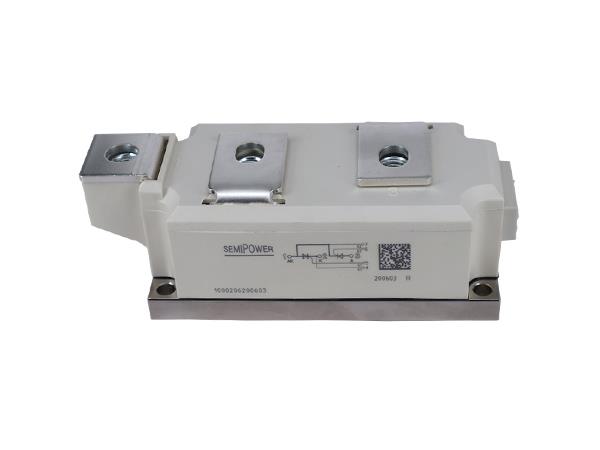

可控硅模块分单向可控硅与双向可控硅。单向可控硅通常用作彩电的过流、过压保护线路。双向可控硅通常用作交流调节线路，如调光台灯及全自动洗衣机中的交流电源控制。

双向可控硅是在普通可控硅模块的根本上发展而成的，它不但能取代2只反极性并联的可控硅模块，并且仅需1个触发线路，是当前较为理想的交流开关元器件，一直为家用电器行业中主要的功率控制元器件。

近些年，伴随着半导体技术的发展，功率大的双向可控硅不断涌现，并广泛使用在变流、变频行业，可控硅模块应用技术日渐完善。

本文主要探讨广泛使用于家用电器行业的双向可控硅的设计及应用。

双向可控硅的优势

双向可控硅可被认为是一对反并联联接的普通可控硅模块的集成，基本工作原理与普通单向可控硅一样。

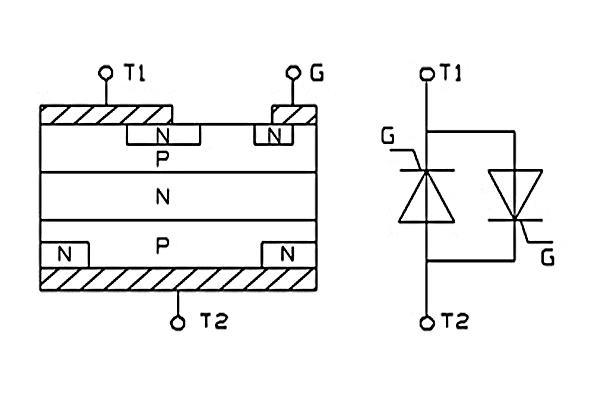

图1为双向可控硅的基本结构以及其等效电路，它有两个主电极T1和T2，一个门极G，门极使元器件在主电极的正反2个方向均可触发导通，因此双向可控硅在第1和第3象限有对称的伏安特性。双向可控硅门极加正、负触发脉冲都能使管子触发导通，所以有四种触发形式。

图1 双向可控硅结构及等效电路
