可控硅的参数和结构
2022-04-22

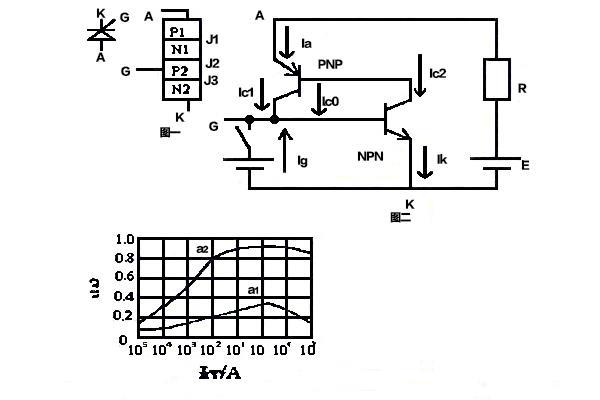

晶闸管模块又叫可控硅。自20世纪50年代面世之后现已发展壮大成1个大的家族，它的核心人员有单向可控硅模块、双向可控硅、光控可控硅模块、逆导可控硅模块、可断开可控硅模块、快速可控硅模块，等等。现在大家用的是单向可控硅模块，也就是人们常说的普通可控硅模块，它是由四层半导体材料构成的，有3个PN结，对外有3个电极〔图2(a)〕：一层P型半导体引出来的电极叫阳极A，三层P型半导体引出来的电极叫调控极G，第四层N型半导体引出来的电极叫阴极K。从晶闸管模块的电路符号〔图2(b)〕可以看出，它和二极管一般是一类单方向导电的元件，关键是多出一个调控极G，这就使它具备与二极管根本不一样的工作特征。
可控硅的主要参数有：
(1)额定通态平均电流量IT在某种条件下，阳极---阴极间能够 持续通过的50赫兹正弦半波电流量的平均值。
(2)正方向阻断峰值电压VPF在操控极开路未加触发信号，阳极正方向电压还未超出导能电压时，能够 重复加在可控硅两端的正方向峰值电压。可控硅承受的正方向电压峰值，不可以超出手册给定的这个参数值。
(3)反方向阴断峰值电压VPR当可控硅加反方向电压，处于反方向断开情况时，能够 重复加在可控硅两端的反方向峰值电压。使用时，不可以超出手册给定的这个参数值。
(4)操控极触发电流量Ig1、触发电压VGT在规定的环境温度下，阳极——阴极间加有某种电压时，可控硅从断开情况转为导通情况所需要的最小操控极电流量和电压。
(5)维持电流量IH在规定温度下，操控极断路，维持可控硅导通所必需的最小阳极正方向电流量。
近年来，许多新型可控硅元件相继问世，如适于高频应用的快速可控硅，可以用正或负的触发信号操控两个方向导通的双向可控硅，可以用正触发信号使其导通，用负触发信号使其断开的可控硅等等。
以上就是传承电子对可控硅的参数和结构的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
(1)额定通态平均电流量IT在某种条件下，阳极---阴极间能够 持续通过的50赫兹正弦半波电流量的平均值。
(2)正方向阻断峰值电压VPF在操控极开路未加触发信号，阳极正方向电压还未超出导能电压时，能够 重复加在可控硅两端的正方向峰值电压。可控硅承受的正方向电压峰值，不可以超出手册给定的这个参数值。
(3)反方向阴断峰值电压VPR当可控硅加反方向电压，处于反方向断开情况时，能够 重复加在可控硅两端的反方向峰值电压。使用时，不可以超出手册给定的这个参数值。
(4)操控极触发电流量Ig1、触发电压VGT在规定的环境温度下，阳极——阴极间加有某种电压时，可控硅从断开情况转为导通情况所需要的最小操控极电流量和电压。
(5)维持电流量IH在规定温度下，操控极断路，维持可控硅导通所必需的最小阳极正方向电流量。
近年来，许多新型可控硅元件相继问世，如适于高频应用的快速可控硅，可以用正或负的触发信号操控两个方向导通的双向可控硅，可以用正触发信号使其导通，用负触发信号使其断开的可控硅等等。
以上就是传承电子对可控硅的参数和结构的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
