双向可控硅模块的触发方式

2022-05-19

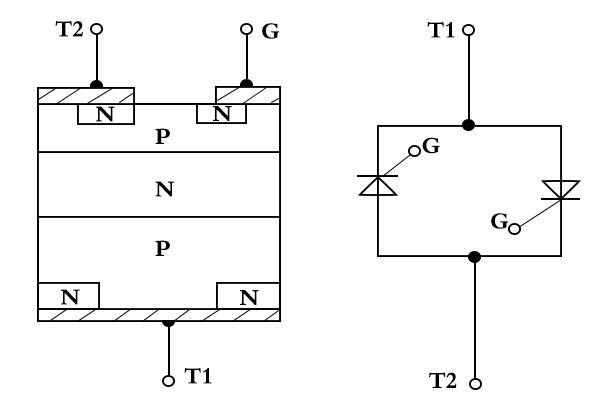

双向可控硅是由N-P-N-P-N5层半导体材料制作而成的，对外部也导出3个电极，其构造如下图所示。双向可控硅等同于2个单向可控硅的反方向并接，但只有一个控制极。

双向可控硅正反2个方向都能导通，门极加正负信号都能触发，所以有4种触发形式。

（1）I+触发形式阳极电压为第1阳极T1为正，第2阳极T2为负；门极电压G为正，T2为负，特性曲线在第一象限，为正触发。

（2）I-触发形式阳极电压为第1阳极T1为正，第2阳极T2为负；门极电压G为负，T2为正，特性曲线在第一象限，为负触发。

（3）Ⅲ+触发形式阳极电压为第1阳极T1为负，第2阳极T2为正；门极电压G为正，T2为负，特性曲线在第三象限，为正触发。

（4）Ⅲ-触发形式阳极电压为第1阳极T1为负，第2阳极T2为正；门极电压G为负，T2为正，特性曲线在第三象限，为负触发。

以上就是传承电子对双向可控硅模块的触发方式的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。

主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
