igbt输出整流和滤波电路

2021-03-29

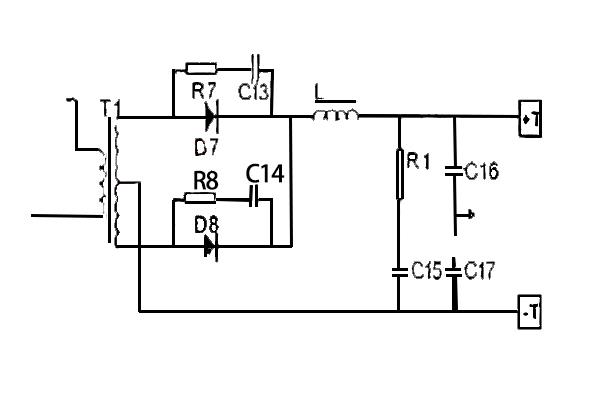

我们所制定的这类大功率电源设计方案中，全桥式逆变电路的输出线路如图2所显示，这是因为二极管D7、D8都给输出端供应半周期的电流量，因此两者分摊着相等的负荷电流量，它们不用续流二极管，这是因为当1个二极管截止时，另1个二极管就导通起着了续流的功能。但对二极管的反向截止电压参数的需求就高了，它的最小值可估算为：2.4VoVimax/Vimin。

图全桥式逆变器輸出线路

在这个一全桥式逆变器的輸出电路系统中，其整流二极管务必具备正向降低、快速恢复的特性，还应当具备充分的输出功率。在具体运用中，整流二极管就算在大的止向电流量影响下，其正向压降也很低，仅有0.4V的样子。

毕竟它具备这种优势，可使整流二极管非常适用5V左右的低电压輸出线路中。整流二极管的反向恢复时问是能够忽略的，毕竟此元器件是很多载流子半导体元器件，在元器件的开关环节中，都没有清除少数载流存储电荷的问题。

基本控制线路，即PWP控制线路的任务，是利用单片机輸出的电流量给定值与具体电流量反馈值的差值，利用调节輸出脉冲的占空比来保持稳定的輸出。
