igbt模块在由导通情况关断时，电流Ic忽然变小，鉴于线路中的杂散电感与负载电感的作用，将在igbt模块的c、e两边形成很高的浪涌尖峰电压uce=Ldic/dt，加上igbt模块的耐过压能力较弱，如此便会使igbt模块击穿，所以，其过压保护也是极为关键的。过压保护能从下列几个层面实现：

(1)尽量减少线路中的杂散电感。做为模块设计制作者而言，要提升模块内部构造(如选择分层线路、缩减有效线路面积等)，缩减寄生电感，做为使用者而言，要提升主线路构造(选择分层布线、尽可能减少连接线等)，缩减杂散电感。此外，在整体线路上多加一点低阻低感的退耦电容，进一步缩减线路电感。所有这些，针对直接缩减igbt模块的关断过电压均有不错的效果。

(2)选择吸收线路。吸收线路的作用是：当igbt模块关断时，吸收电感中放出的能量，以减少关断过电压。常见的吸收线路有2种，如图4所示。当中(a)图为充放电吸收线路，(b)图为钳位式吸收线路。针对线路中元器件的选择，在实际工作中，电容c选择高频低感圈绕聚乙烯或聚丙烯电容，也可选择陶瓷电容，容量为2F左右。电容量选择大一点，对浪涌尖峰电压的抑止好一点，但过大会受到放电时间的限制。电阻R选择氧化膜无感电阻，其阻值的确定要符合放电时间显著小于主线路开关周期的需求，可按R≤T/6C计算，T为主线路的开关周期。二极管V应选用正向过渡电压低、逆向恢复时间短的软特性缓冲二极管。

(3)适度增加栅极电阻Rg。实践证明，Rg增加，使igbt模块的开关速度减慢，能显著缩减开关过电压尖峰，但对应的增加了开关损耗，使igbt模块发热增多，要配合进行过热保护。Rg阻值的选择准则是：在开关损耗不过大的情况下，尽可能选择较大的电阻，实际工作中按Rg=3000/Ic选取。

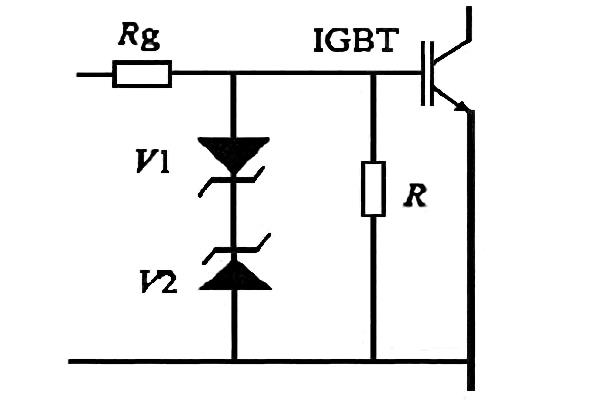

除去上述缩减c、e之间的过电压以外，为避免栅极电荷累积、栅源电压发生尖峰损坏igbt模块，可在g、e之间安装一点保护元器件，线路如图5所示。电阻R的作用是使栅极累积电荷泄放，其阻值可取4.7kΩ;2个反向串联的稳压二极管V1、V2。是为了避免栅源电压尖峰损坏igbt模块。
