IGBT在工业生产环境有哪几个短路故障？

2021-03-30

工业生产电机驱动的整体行业发展趋势是对更高效率及可靠性和稳定性的标准频频提升。关于增多绝缘栅极双极性晶体管（igbt模块）导通耗损的一些衡量抉择是：更高的短路电流电平、更小的芯片尺寸，及更低的热容量和短路耐受时长。这突显了栅极驱动器电路及过电流检测和保护作用的必要性。下列内容讲述了如今工业电机驱动中顺利可靠地完成短路保护的状况，并且出示三相电机控制应用中隔离式栅极驱动器的试验性示例。

工业生产环境中的短路故障哪几个？

工业生产电机驱动器的作业环境比较恶劣，也许出现高温、交流电路瞬变、机械过载、接线有误及其余突发状况。当中一些事件很有可能会造成过大的过流进入电机驱动器的功率电路中。图1展示了3种常见的短路故障事件。

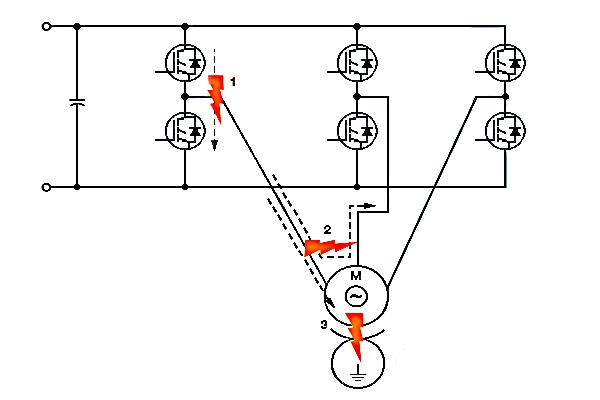

图1.工业生产电机驱动中的常见短路故障事件

分别是：

1、逆变器直通。这可能是因为错误开启当中1条逆变器桥臂的两种igbt模块所造成的，而此种状况又很有可能是由于受到了电磁干扰或控制器故障。它也可能是由于臂上的当中1个igbt模块磨损/故障造成的，而正常的igbt模块保持开关运作。

2、相对相短路故障。这很有可能是由于性能下降、温度过高或过压事件造成电机绕组间产生绝缘击穿所引发的。

3、相线对地短路故障。这同样很有可能是由于性能下降、温度过高或过压事件造成电机绕组和电机外壳间产生绝缘击穿所引发的。

通常情况下，电机可在相对较长的时长内（毫秒到秒，具体依赖于电机规格和类型）吸收极高的电流；但是，igbt模块——工业生产电机驱动逆变器级的关键部位——短路故障耐受时长为微秒级。
