高压igbt模块中压变频器的特性
2021-04-14
semipower系列产品中压变频器选用了实战有着出色性能的矢量转换磁场定向控制原理，即优化的空间矢量和脉宽调制方式，使用高压igbt模块和三电平技术而取得了优异的输出电压特性。在设计上综合考虑了各样负载状况，能适用风机、泵类，挤压机，提升机，皮带机，活塞式压缩机，卷取机，开卷机等各种运用。
使用模块化技术优化传动装置，可选用12或24脉波二极管整流器，或输入端选用有源前端都能够取得高动态性能、高可靠性和最合适的性能价格比。
现阶段1500kVA之下电压源型变频器大部分选用二电平线路构造，将中间直流电路的正极电位或负极电位接到电机上。
为达到变频器容量和輸出电压等级的需求，并降低谐波及dv/dt，出现用于GTO或高压igbt模块的三电平变频器，将中间直流电路正极电位、负极电位及中点电位送去电机上来。

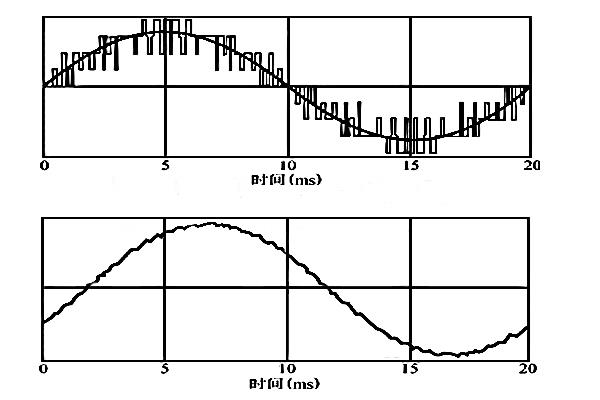

与二电平变频器对比，其輸出波形谐波较小，减低了耗损，并且使功率器件耐压减低一半。用高压igbt模块、三电平技术开发完成MV全系列中压变频器，其逆变器线路在3300V、4160V等级仅需12或24个元件，无需缓冲线路，结构紧凑，提升 了可靠性和整体效率。其主线路如图1 ，其输出电压、电流波形如图2 。
MV全系列变频器用模块化技术，对各类传动运用给予全面的解决方法，为达到再生制动，提供了有源前端技术，即从电力网向AFE输入正弦波交流电，经整流后輸出直流电压，并维持所需求的电压值，滤波电路确保从电力网得到及反馈回电力网的只能正弦波电压或电流。
以上就是传承电子高压igbt模块中压变频器的特性的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
使用模块化技术优化传动装置，可选用12或24脉波二极管整流器，或输入端选用有源前端都能够取得高动态性能、高可靠性和最合适的性能价格比。
现阶段1500kVA之下电压源型变频器大部分选用二电平线路构造，将中间直流电路的正极电位或负极电位接到电机上。
为达到变频器容量和輸出电压等级的需求，并降低谐波及dv/dt，出现用于GTO或高压igbt模块的三电平变频器，将中间直流电路正极电位、负极电位及中点电位送去电机上来。
与二电平变频器对比，其輸出波形谐波较小，减低了耗损，并且使功率器件耐压减低一半。用高压igbt模块、三电平技术开发完成MV全系列中压变频器，其逆变器线路在3300V、4160V等级仅需12或24个元件，无需缓冲线路，结构紧凑，提升 了可靠性和整体效率。其主线路如图1 ，其输出电压、电流波形如图2 。
以上就是传承电子高压igbt模块中压变频器的特性的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
