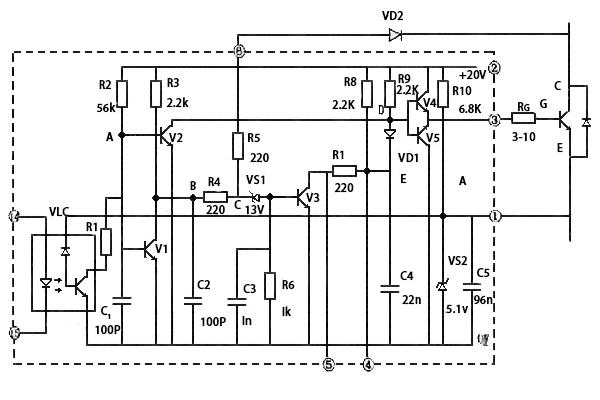

EXB841工作原理如图1，当EXB841的14脚和15脚有10mA的电流量经过1us之后igbt模块正常导通，VCE下降至3V左右，6脚电压被钳制在8V左右，因为VS1稳压值是13V，因此不会被击穿，V3不导通，E点的电位约为20V，二极管VD截止，不干扰V4和V5正常运行。
当14脚和15脚无电流量经过，则V1和V2导通，V2的导通使V4截止、V5导通，igbt模块栅极电荷经过V5快速放电，引脚3电位下降至0V，是igbt模块栅一射间承载5V左右的负偏压，igbt模块平稳断开，且VCE的快速上升使引脚6“悬空”。C2的放电可使B点电位为0V，则VS1依然不导通，之后线路不动作，igbt模块正常断开。

若有过流出现，igbt模块的VCE过大可使VD2截止，可使VS1击穿，V3导通，C4经过R7放电，D点电位下降，进而使igbt模块的栅一射间的电压UGE下降，实现慢关断，实现对igbt模块的保护。由EXB841实现过流保护的流程得知，EXB841判断过电流的具体按照是6脚的电压，6脚的电压不仅与VCE相关，还和二极管VD2的导通电压Vd相关。

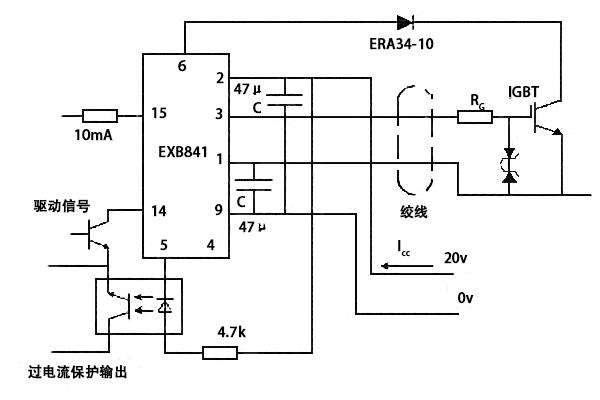

常见接线方法如图2，用时需注意以下几个方面：

a、igbt模块栅-射极推动回路往返接线不可过长（通常应当小于1m），且应当选用双绞线接法，防止干扰。

b、因为igbt模块集电极形成很大的电压尖脉冲，增加igbt模块栅极串联电阻RG有助于其安全工作。但栅极电阻RG不可过大也不可过小，倘若RG增大，则导通断开时间延长，可使导通能耗增加;反之，倘若RG过小，则可使di/dt增加，易形成误导通。

c、图中电容C用于吸收由电源联接阻抗造成的供电电压改变，并非电源的供电滤波电容，通常取值为47F。

d、6脚过电流保障取样信号连接端，经过快恢复二极管接IGBT集电极。

e、14、15接驱动信号，通常14脚接脉冲构成部份的地，15脚接输入信号的正端，15端输入电流通常要小于20mA，故在15脚前加限流电阻。

f、为了确保稳定的断开与接导，在栅射极加稳压二极管。
