igbt模块驱动电路的使用注意事项

2021-05-07

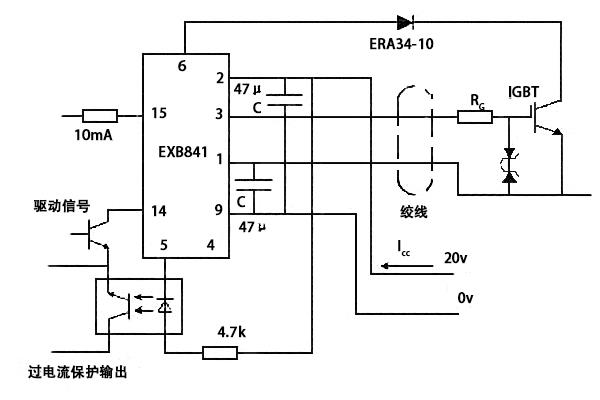

igbt模块驱动线路的功能是将单片机输出的脉冲实现功率放大，以推动igbt模块，确保igbt模块的平稳运行，驱动线路起着非常重要的功能，对igbt模块驱动线路的基本规定以下：

（1）给予适度的正向和反向输出电压，使igbt模块平稳的导通和断开。

（2）给予足够大的瞬态功率或瞬时电流，使igbt模块能快速构建栅控电场而导通。

（3）尽量小的输入输出延迟时间，以提升工作效率。

（4）足够高的输入输出电气隔离性能，使信号线路与栅极推动电路绝缘。

（5）有着灵敏的过流保护功能。

IGBT负载短路故障下的几种影响

（1）超出热极限：半导体的本征温度极限为250℃，当结温超出本征温度，元器件将丧失阻断功能，IGBT负载短路故障时，因为短路电流时结温升高，只要超出其热极限时，门级保护也相对无效。

（2）电流擎住效应：正常的工作电流下，IGBT因为薄层电阻值Rs很小，没有电流擎住现象，但在短路故障模式下，因为短路电流极大，当Rs上的压降高过0.7V时，使J1正偏，形成电流擎住，门级便丧失工作电压控制。

（3）断开过电压：为了能抑制短路电流，当故障发生时，控制线路即刻撤去正门级工作电压，将IGBT断开，短路电流相对降低。因为短路电流大，所以，断开中电流下降率很高，在布线电感中将感生很高的工作电压，尤其是在元器件内封裝引线电感上的这类感应电压难以抑制，它将使元器件有过电流变为断开过电压而失效。

IGBT过流保护方式

（1）减压法：指的是在故障发生时，降低门级工作电压。因为短路电流比例于外加正门级工作电压Ug1，所以在故障时，可将正门级工作电压降低。

（2）切断脉冲方式：因为在过流时，Uce工作电压升高，我们借助检测集电极工作电压的方式来辨别是不是过流，倘若过流，就断开触发脉冲。另外尽可能选用软断开方式，缓解短路电流的下降率，防止形成过电压导致对IGBT的毁坏。

以上就是传承电子igbt模块驱动电路的使用注意事项的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
