三端双向可控硅是什么意思
2021-06-02
双向可控硅模块又称为双向晶闸管，普通可控硅模块(VS)本质上归属于直流控制元器件。要控制交流负载，必需将2只晶闸管反极性并接，让每只SCR控制1个半波，因此需两套独立的触发线路，用着不太便捷。

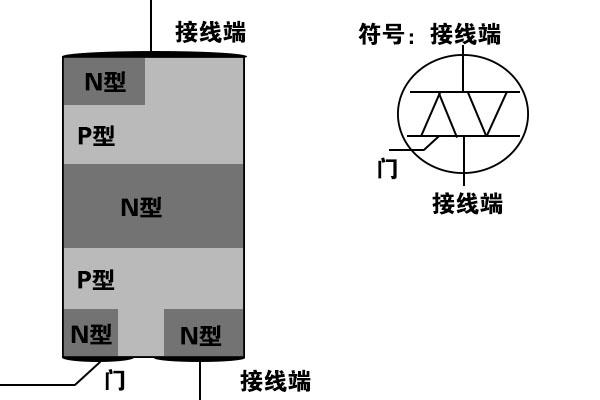

双向晶闸管是在普通可控硅模块的基础上发展而成的，它不但能代替2只反极性并接的可控硅模块，并且仅需1个触发线路，是现阶段较为理想的交流开关元器件。其英文名称TRIAC即三端双向交流开关之意。
可控硅模块的基本原理有哪些？
可控硅模块在自动控制控制，机电行业，工业电气及家电等层面均有普遍的使用。可控硅模块是1种有源开关元件，平时它维持在非道通模式，直至由1个较少的控制信号对其触发或称“点火”使其道通，一经被点火即便撤离触发信号它也维持道通模式，要让其截止可在其阳极与阴极间添加反方向电压或将通过可控硅模块二极管的电流降低到某1个值之下。
可控硅模块二极管可用2个不同极性（P-N-P和N-P-N）晶体管来模拟，如图G1所显示。当可控硅模块的栅极悬空时，BG1和BG2都处于截止模式，此时线路基本上没电流通过负载电阻RL，当栅极输进1个正脉冲电压时BG2道通，使BG1的基极电位降低，BG1为此开始道通，BG1的道通促使BG2的基极电位进一步升高，BG1的基极电位进一步降低，通过这1个正反馈过程使BG1和BG2进到饱和道通模式。线路迅速从截止模式进到道通模式，此时栅极即便没触发脉冲线路鉴于正反馈的作用将维持道通模式不变。
倘若此时在阳极和阴极添加反方向电压，鉴于BG1和BG2均处于反方向偏置模式所以线路迅速截止，另外倘若加大负载电阻RL的阻值使线路电流降低BG1和BG2的基电流也将降低，当降低到某1个值时鉴于线路的正反馈作用，线路将迅速从道通模式翻转为截止模式，我们称这个电流为维持电流。在实际使用中，我们可通过1个开关来短路可控硅模块的阳极和阴极从而达到可控硅模块的关断。
以上就是传承电子对三端双向可控硅的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
双向晶闸管是在普通可控硅模块的基础上发展而成的，它不但能代替2只反极性并接的可控硅模块，并且仅需1个触发线路，是现阶段较为理想的交流开关元器件。其英文名称TRIAC即三端双向交流开关之意。
可控硅模块在自动控制控制，机电行业，工业电气及家电等层面均有普遍的使用。可控硅模块是1种有源开关元件，平时它维持在非道通模式，直至由1个较少的控制信号对其触发或称“点火”使其道通，一经被点火即便撤离触发信号它也维持道通模式，要让其截止可在其阳极与阴极间添加反方向电压或将通过可控硅模块二极管的电流降低到某1个值之下。
可控硅模块二极管可用2个不同极性（P-N-P和N-P-N）晶体管来模拟，如图G1所显示。当可控硅模块的栅极悬空时，BG1和BG2都处于截止模式，此时线路基本上没电流通过负载电阻RL，当栅极输进1个正脉冲电压时BG2道通，使BG1的基极电位降低，BG1为此开始道通，BG1的道通促使BG2的基极电位进一步升高，BG1的基极电位进一步降低，通过这1个正反馈过程使BG1和BG2进到饱和道通模式。线路迅速从截止模式进到道通模式，此时栅极即便没触发脉冲线路鉴于正反馈的作用将维持道通模式不变。
倘若此时在阳极和阴极添加反方向电压，鉴于BG1和BG2均处于反方向偏置模式所以线路迅速截止，另外倘若加大负载电阻RL的阻值使线路电流降低BG1和BG2的基电流也将降低，当降低到某1个值时鉴于线路的正反馈作用，线路将迅速从道通模式翻转为截止模式，我们称这个电流为维持电流。在实际使用中，我们可通过1个开关来短路可控硅模块的阳极和阴极从而达到可控硅模块的关断。
以上就是传承电子对三端双向可控硅的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
