怎样检测igbt模块的结温

2021-06-03

因为igbt模块芯片在模块内，且表层一般都覆有硅胶，标准igbt模块模块直接检测结温几乎是不太可能的。因此，必须igbt模块生产厂家做一定的处理供应专门用于结温测试的样品。以下为使用端两种常见的测量方法：

1.芯片表层贴热电偶

igbt模块模块生产厂家事先在某些芯片表层贴上热电偶（如图3所示），样机测试时能够通过数据采集仪读取芯片温度。

图3：SEMiX3pigbt模块芯片表层贴热电偶

要注意的是，贴在芯片表层的热电偶金属线也会带走部分芯片的热能，会导致5-15°C的测量误差。

此外，在检测时务必要做好热电偶和数据采集仪间的电位隔离，不然可能会导致人员伤亡和测试仪器毁坏。

2. 红外热成像仪

IGBT模块厂家能够出具内部没有硅胶的模块，如此就可以用高分辨率的热成像仪精确检测到芯片的温度（如图4所显示），但对芯片上方有母排连接的模块不适合。

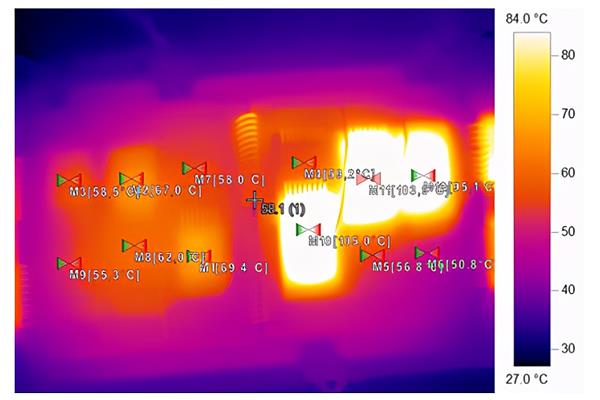

图4：SEMiX3pigbt模块热成像仪照片

要注意的是，为了能提高检测精度，在成像前推荐在芯片表层喷涂显像剂。

如何计算igbt模块的结温？

在igbt模块中，NTC的温度能够被精确检测，所以能够借助NTC的温度来测算igbt模块的结温。即，

Tj=PxRth（j-r）+Tr

Tj：igbt模块的结温

Tr：NTC的温度

P：igbt模块损耗

Rth（j-r）：igbt模块芯片和NTC间的热阻

从这一公式能够得出，要测算igbt模块的结温，就要先清楚igbt模块芯片和NTC间的热阻。
