双向可控硅模块的构造
2021-06-03

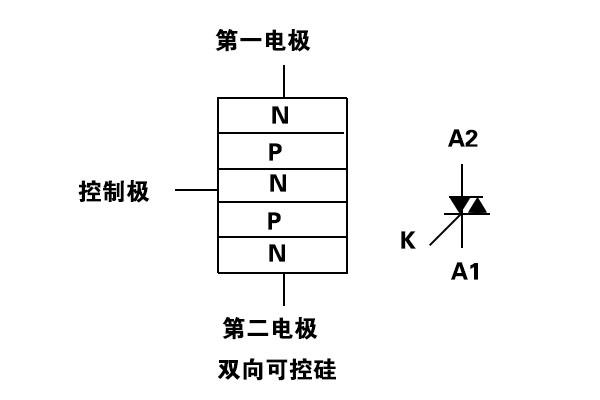

下图是双向可控硅模块的构造。
双向可控硅（晶闸管）构造基本原理：双向可控硅模块具备2个方向轮番导通、关断的特性。双向可控硅模块本质上是2个反并接的单向可控硅，是由NPNPN五层半导体形成几个PN结构成、有几个电极的半导体器件。
因为主电极的构造是对称的（都从N层引出），因此 它的电极不像单向可控硅那般各自叫阳极和阴极，而是把与控制极相近的叫作第1电极A1，另1个叫作第2电极A2。
双向可控硅模块的关键缺陷是承担电压上升率的能力较低。这是由于双向可控硅模块在一个方向导通结束时，硅片在各层中的载流子还没回到断掉状态的位置，必需采取有效的保障措施。双向可控硅模块元件关键用作交流控制电路，如温度控制、灯光控制、防爆交流开关及直流电机调速和换向等线路。
用万用表电阻R*1Ω挡，用红、黑两表笔各自测任意两引脚间正反向电阻，结果当中2组数值为无穷大。
若1组为数十欧姆时，该组红、黑表所接的两引脚为第1阳极A1和控制极G，另一空脚即是第2阳极A2。确认A1、G极后，再认真检测A1、G极间正、反方向电阻，数值相应较小的那次检测的黑表笔所接的引脚为第1阳极A1，红表笔所接引脚为控制极G。
将黑表笔接已确认的第2阳极A2，红表笔接第1阳极A1，这时万用表表针不能出现偏转，阻值为无穷大。
再用短接线将A2、G极一瞬间短接，给G极加之正方向触发电压，A2、A1间阻值约10欧姆左右。之后断掉A2、G间短接线，万用表数值应维持10欧姆左右。互换红、黑表笔接线，红表笔接第2阳极A2，黑表笔接第1阳极A1。同时万用表表针应不出现偏转，阻值为无穷大。
用短接线将A2、G极间再一次瞬间短接，给G极加之负的触发电压，A1、A2间的阻值也是10欧姆左右。之后断掉A2、G极间短接线，万用表数值应不变，维持在10欧姆左右。合乎上述规律，表明被测双向可控硅模块未损坏且几个引脚极性判定正确。
以上就是传承电子对双向可控硅模块的构造的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
因为主电极的构造是对称的（都从N层引出），因此 它的电极不像单向可控硅那般各自叫阳极和阴极，而是把与控制极相近的叫作第1电极A1，另1个叫作第2电极A2。
双向可控硅模块的关键缺陷是承担电压上升率的能力较低。这是由于双向可控硅模块在一个方向导通结束时，硅片在各层中的载流子还没回到断掉状态的位置，必需采取有效的保障措施。双向可控硅模块元件关键用作交流控制电路，如温度控制、灯光控制、防爆交流开关及直流电机调速和换向等线路。
用万用表电阻R*1Ω挡，用红、黑两表笔各自测任意两引脚间正反向电阻，结果当中2组数值为无穷大。
若1组为数十欧姆时，该组红、黑表所接的两引脚为第1阳极A1和控制极G，另一空脚即是第2阳极A2。确认A1、G极后，再认真检测A1、G极间正、反方向电阻，数值相应较小的那次检测的黑表笔所接的引脚为第1阳极A1，红表笔所接引脚为控制极G。
将黑表笔接已确认的第2阳极A2，红表笔接第1阳极A1，这时万用表表针不能出现偏转，阻值为无穷大。
再用短接线将A2、G极一瞬间短接，给G极加之正方向触发电压，A2、A1间阻值约10欧姆左右。之后断掉A2、G间短接线，万用表数值应维持10欧姆左右。互换红、黑表笔接线，红表笔接第2阳极A2，黑表笔接第1阳极A1。同时万用表表针应不出现偏转，阻值为无穷大。
用短接线将A2、G极间再一次瞬间短接，给G极加之负的触发电压，A1、A2间的阻值也是10欧姆左右。之后断掉A2、G极间短接线，万用表数值应不变，维持在10欧姆左右。合乎上述规律，表明被测双向可控硅模块未损坏且几个引脚极性判定正确。
以上就是传承电子对双向可控硅模块的构造的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
