单向可控硅模块的导通条件

2021-06-04

一、单向可控硅模块原理

可控硅导通条件：一种是可控硅阳极与阴极间需要加正方向电压，二是控制极也需要加正方向电压。以上2个条件需要同时具备，可控硅才会处在导通模式。此外，可控硅一经导通后，即便减少控制极电压或去除控制极电压，可控硅依然导通。

可控硅断开条件：减少或去除加在可控硅阳极至阴极间的正方向电压，使阳极电流低于最小维持电流以下。

二、单向可控硅模块的性能检测

可控硅品质好坏的辨别能从4个层面实现。第1是3个PN结应完好无损；第2是当阴极与阳极间电压反方向连接时可以阻断，不导通；第3是当控制极开路时，阳极与阴极间的电压正方向连接时也不会导通；第4是给控制极添加正方向电流，给阴极与阳极加正方向电压时，可控硅理应导通，把控制极电流去除，仍处在导通模式。

用数字万用表的欧姆挡检测可控硅的极间电阻，就可对前3个层面的好坏实现判断。具体做法是：用R×1k或R×10k挡测阴极与阳极间的正反向电阻（控制极不接电压），此2个阻值均应非常大。电阻值越大，表明正反向漏电电流愈小。假如测出的阻值很低，或趋于无穷大，表明可控硅早已击穿短路或早已开路，此可控硅无法使用了。

用R×1k或R×10k挡测阳极与控制极间的电阻，正反向检测阻值均应几百千欧以上,若电阻值很小表明可控硅击穿短路。用R×1k或R×100挡，测控制极和阴极间的PN结的正反向电阻在几千欧上下，如出現正方向阻值接近于零值或者是为无穷大，表明控制极与阴极间的PN结早已毁坏。反方向阻值应非常大，但无法为无穷大。

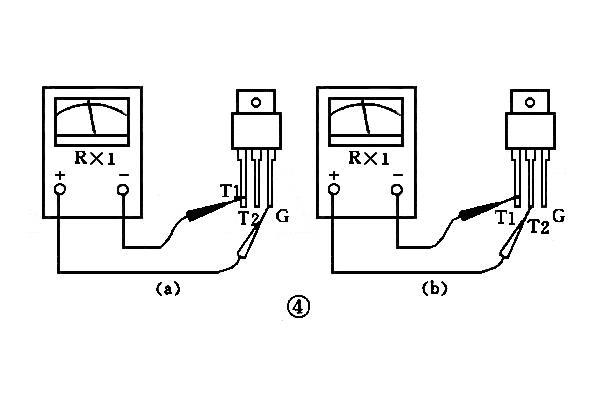

正常情况是反方向阻值明显超过正方向阻值。数字万用表选电阻R×1挡，将黑表笔接阳极，红表笔仍接阴极，这时数字万用表指针应不变。红表笔接阴极不变，黑表笔在不脱开阳极的同时用表笔尖去瞬间短接控制极，这时数字万用表电阻挡指针应往右边偏移，阻值读数为10欧姆上下。如阳极接黑表笔，阴极接红表笔时，数字万用表指针发生偏移，表明该单向可控硅模块已击穿毁坏。

以上就是传承电子对双向可控硅模块的构造的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
