普通的单向晶闸管模块靠控制极信号触发后，撤下信号也可以保持导通。欲使其断开，务必断开电源或增加反方向电压强制断开。这就要增加换向线路，不但使设备的容积、品质增大，还会降低效率，形成波形失真和噪音，可断开晶闸管模块解决了上述缺点。

当可断开晶闸管模块阳极和阴极间加正方向电压且低于正方向转折电压时，若门极无正方向电压，则管子不会导通；若门极加正方向电压，则管子被触发导通，导通后的管压降比较大，一般为2～3V。

因为可断开晶闸管模块断开时，可在阳极电流下降的同时升高增加的电压（不像普通的单向晶闸管模块断开时在阳极电流等于零后才可以增加电压），为此，可断开晶闸管模块断开期间功耗较大。此外，因为可断开晶闸管模块导通压降较大（2～3V），门极触发电流较大（20mA左右），因此可断开晶闸管模块的导通功耗与门极功耗均较普通的单向晶闸管模块大。
可关断晶闸管模块的测量

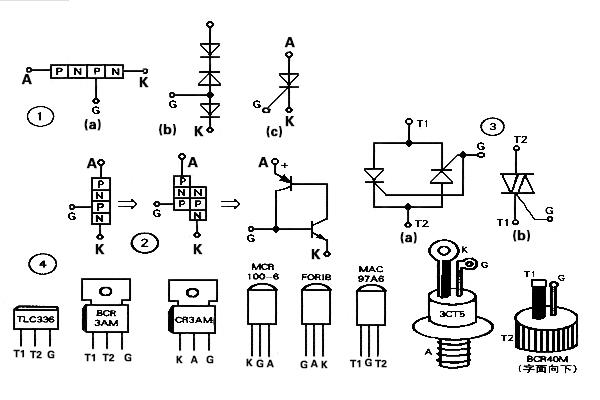

1．可关断晶闸管模块电极辨别

辨别电极时，将数字万用表置R×1Ω挡，测量任意两脚间电阻值。黑电笔接G极、红电笔接K极时为低电阻值，其它情况下电阻值均为无穷大，因此可判断G极、K极，剩下为A极。

2．可关断晶闸管模块触发导通能力辨别

（1）触发导通能力的测量方法。判断可断开晶闸管模块触发导通能力时，将数字万用表置R×1Ω挡，黑电笔接A极，红电笔接K极，测得电阻值为无穷大。同时用黑电笔接触G极（加上正方向触发信号），表针往右边偏移到低电阻值，表明晶闸管模块已导通。黑电笔笔尖离开G极，晶闸管模块仍保持导通，表明被测管具备触发导通能力。

（2）测量注意事项。测量大功率可断开晶闸管模块时，可在R×1Ω挡外面串联一节1.5V电池（与表内电池极性顺向串联），以提高测试电压，使可断开晶闸管模块触发导通。

3．可关断晶闸管模块断开能力辨别

尽管可关断晶闸管模块与普通的单向晶闸管模块的触发导通工作原理一样，但两者的断开工作原理及断开形式截然不同。这是因为普通的单向晶闸管模块在导通后即处在深度饱和状态，而可断开晶闸管模块在导通后只有达到临界饱和状态。因此，在可断开晶闸管模块的门极上加负向触发信号后，通态电流开始下降，使管子不能保持内部电流的正反馈。此过程经过一定时间后，可断开晶闸管模块即可断开。

将数字万用表1置R×1Ω挡，红电笔接K极，黑电笔接A极。使晶闸管模块导通并保持，这时表1指针往右边偏移为低电阻值。然后将数字万用表2置R×10Ω挡，黑电笔接K极，红电笔接G极（加负向触发信号），若这时表1指针往左边摆到无穷大，表明管子具备断开能力。
