单向可控硅模块使用的注意事项

2021-06-09

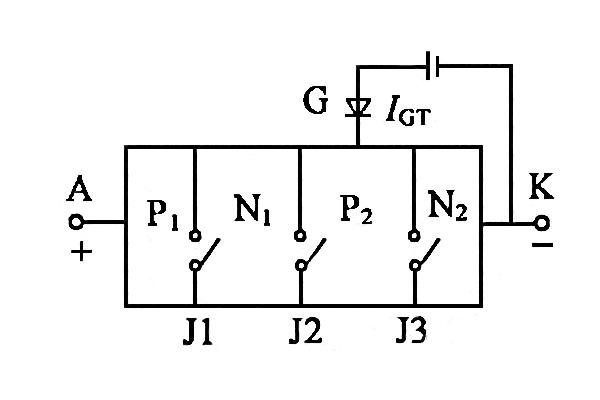

一、单向可控硅模块的引脚划分

对可控硅的引脚划分，有的可从外观封装予以辨别，如外壳就为阳极，阴极连接线比控制极连接线长。从外观难以判断的可控硅，可以用数字万用表R×100或R×1K挡，检测可控硅任何两管脚间的正反向电阻，当数字万用表指示低阻值（几百欧至几千欧的范围）时，黑表笔所接的是控制极G，红表笔所接的是阴极C，余下的一只管脚为阳极A。

二、可控硅模块的使用注意事项

使用可控硅模块的额定电压时，应符合实际运行情况下的峰值电压的大小，并留有对应的余量。

1、使用可控硅模块的额定电流时，除开考虑到通过元件的平均电流外，还应留意正常运行时导通角的大小、散热通风情况等因素。在运行中还应留意管壳温度不超过对应电流下的允许值。

2、使用可控硅模块前，应当用万用表检测可控硅模块是不是完好。遇到有短路或断路情况时，应该马上替换。

3、不得用兆欧表（即摇表）检测元件的绝缘情况。

4、电流为5A之上的可控硅模块得装散热器，且确保所规定的冷却情况。为确保散热器与可控硅模块管心接触完好，它们之间应涂上一薄层有机硅油或硅脂，以帮于完好的散热。

5、按规定对主线路中的可控硅模块选用过压及过流保护设备。

6、要防止可控硅模块控制极的顺向过载和反方向击穿。
