双向可控硅的检测方法

2021-06-23

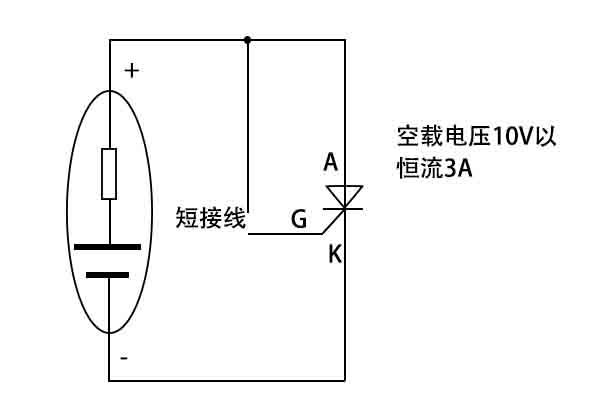

图可控硅模块检测接线示意图

可控硅模块的导通管压降约为1V，触发电压通常在1~4V之内，因此可将恒压源空载电压调至10V之下，如6V，恒定电流根据所检测元器件的功率而定，针对功率模块，可送入3A左右的电流。

将红夹子接可控硅模块的阳极，黑夹子接阴极，用导线短接下A、G极，这时显示可控硅模块导通电压降和导通电流值。特别注意，检测塑封小功率可控硅模块时，可送入百毫安级电流，检测时间不要太长，以免过热烧毁。检测大功率模块时，可送入较大检测电流。

若出現无法触发，或导通压降太大的情况，表明可控硅模块性能变差或毁坏。

检测双向可控硅模块的形式，与图7连线形式是相同的。

以上就是传承电子对双向可控硅的检测方法的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
