igbt模块串联电压不平衡分析

2021-06-24

igbt模块串联电压不平衡可分为静态电压不平衡及动态电压不平衡，而因为igbt模块开关速率较快，所以动态电压不平衡是igbt模块串连必须克服的主要难题，与此同时与igbt模块反并接的续流二极管的电压平衡控制也是串连必须考量的主要难题。造成 igbt模块串联电压不平衡要素主要可分为下列五种：

（1）igbt模块漏电流不一致

igbt模块漏电流的差异化将造成 igbt模块断态阻抗的不一致，而igbt模块关断后，因为串连元器件中流经的漏电流是同样的，所以不一样的断态阻抗会造成 igbt模块的静态电压不均衡，元器件的结温同样会干扰静态均压。

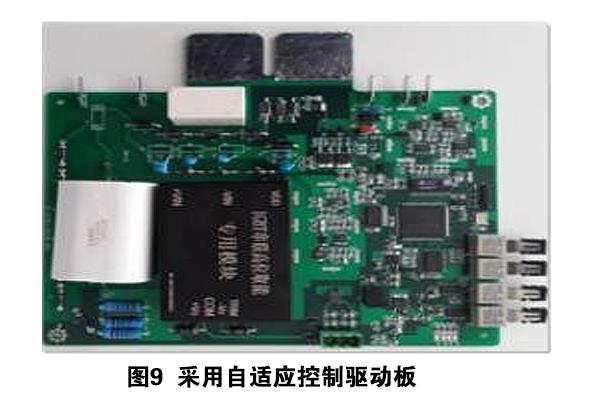

（2）驱动讯号的不一致和驱动线路参数的差别

驱动讯号的不一致和驱动线路参数（比如栅极电阻）的差别，将造成 igbt模块栅极驱动讯号的不同步，进而很大地干扰了igbt模块集电极-发射极电压的平衡。断开时，先断开的元器件会形成很高的过电压，同样开通时滞后导通的元器件也会承担较高过电压。

（3）igbt模块自身寄生参数的离散性

元器件寄生电感、寄生电容等性能不一致，会造成不同的开关性能和电压尖峰，串连igbt模块在断开环节中，断开速率较快的元器件要承担很高的过电压，开通环节中导通较慢的元器件也会承担较高过电压。

（4）igbt模块串连阀杂散参数

igbt模块驱动及元器件自身对地及相互之间的杂散电容会造成 igbt模块在开关延迟及dv/dt产生明显的差别，造成 igbt模块动态电压不平衡。

（5）反方向二极管恢复性能的差别

igbt模块内部一般反并接1个快恢复二极管，在感性负载状态下，igbt模块的开通与电感续流二极管间存有1个换流环节。因为二极管的反向恢复难题，在igbt模块开通瞬间，会在续流二极管两边形成过电压。与此同时因为二极管反向恢复电荷的差异化，串连二极管断开时就会产生电压的差别，这也将造成二极管过电压。而二极管两边的过电压即igbt模块的过电压。

以上就是传承电子对igbt模块串联电压不平衡分析的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
