什么是门极断开(GTO)可控硅
2021-06-25
可断开可控硅GTO（GateTurn-OffThyristor）亦称栅控可控硅。其主要特点为，当栅极加负向触发信号时可控硅能自行断开。普通可控硅（SCR）靠栅极正信号触发后，撤下信号亦能保持通态。欲使之断开，必须断开电源，使正方向电流小于保持电流IH，或施加反方向电压强近断开。
这就必须增加换向线路，不但使设施的体积重量增加，并且会降低效率，造成波形失真和噪声。
可断开可控硅克服了上述弊端，它既保存了普通可控硅耐压高、电流大等优势，以具备自断开能力，操作方便，是比较完美的高压、大电流开关元器件。
GTO的容积及使用期限均超出巨型晶体管（GTR），只是工作频率比GTR低。现在，GTO已到达4500A、6000V的容积。大功率可断开可控硅已普遍用在斩波调速、变频调速、逆变电源等领域，展示出强大的生命力。

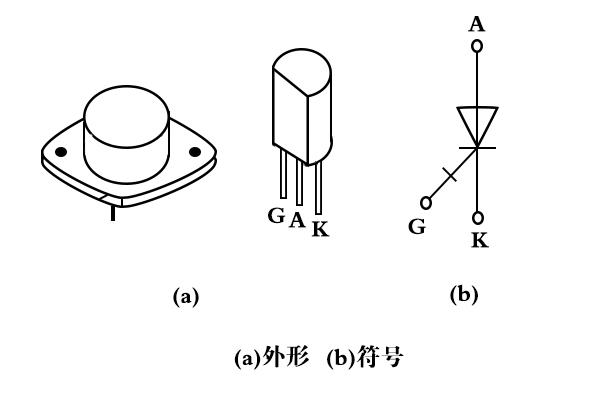

可断开可控硅也归属于PNPN四层三端元器件，其构造及等效线路和普通可控硅同样，因此图1仅绘出GTO典型产品的外观及符号。大功率GTO大多数做成模块形式。
虽然GTO与SCR的触发导通原理同样，但二者的断开原理及断开方式大不相同。这是因为普通可控硅在导通后即处在深度饱和状态，而GTO在导通后只有到达临界饱和，因此GTO栅极上加负向触发信号就可以断开。GTO的1个重要参数便是断开增益，βoff，它相当于阳极最大可断开电流IATM与栅极最大负向电流IGM之比，有公式
βoff=IATM/IGM
βoff通常为几倍至几十倍。βoff值愈大，表明栅极电流对阳极电流的控制力愈强。很显然，βoff与晶体管的hFE参数颇有相似之处。
以上就是传承电子对什么是门极断开(GTO)可控硅的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
可断开可控硅克服了上述弊端，它既保存了普通可控硅耐压高、电流大等优势，以具备自断开能力，操作方便，是比较完美的高压、大电流开关元器件。
GTO的容积及使用期限均超出巨型晶体管（GTR），只是工作频率比GTR低。现在，GTO已到达4500A、6000V的容积。大功率可断开可控硅已普遍用在斩波调速、变频调速、逆变电源等领域，展示出强大的生命力。
可断开可控硅也归属于PNPN四层三端元器件，其构造及等效线路和普通可控硅同样，因此图1仅绘出GTO典型产品的外观及符号。大功率GTO大多数做成模块形式。
虽然GTO与SCR的触发导通原理同样，但二者的断开原理及断开方式大不相同。这是因为普通可控硅在导通后即处在深度饱和状态，而GTO在导通后只有到达临界饱和，因此GTO栅极上加负向触发信号就可以断开。GTO的1个重要参数便是断开增益，βoff，它相当于阳极最大可断开电流IATM与栅极最大负向电流IGM之比，有公式
βoff=IATM/IGM
βoff通常为几倍至几十倍。βoff值愈大，表明栅极电流对阳极电流的控制力愈强。很显然，βoff与晶体管的hFE参数颇有相似之处。
以上就是传承电子对什么是门极断开(GTO)可控硅的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
