逆导晶闸管的检测
2021-06-25
借助数字万用表和兆欧表能够检测逆导晶闸管模块的优劣。检测内容具体分3项:
1.检测逆导性
选用数字万用表R×1档,黑表笔接K极,红表笔接A极(参照图3(a)),电阻值应当为5~10Ω。若阻值为零,说明内部二极管短路;电阻为无穷大,说明二极管开路。
2.检测正方向直流转折电压V(BO)
依照(b)图接好线路,再按额定转速摇兆欧表,使RCT正方向击穿,由直流电压表中读取V(BO)值。
3.检测触发能力

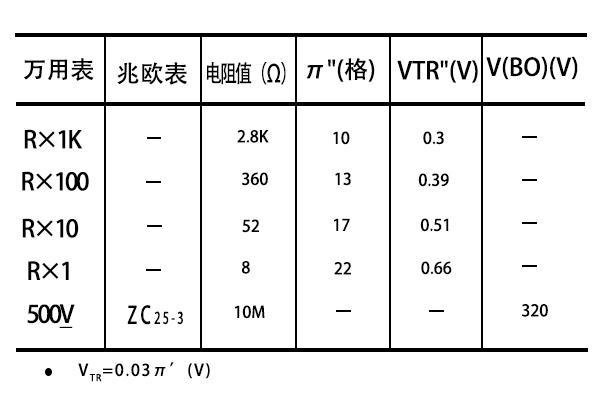

实例:用500型数字万用表和ZC25-3型兆欧表检测1只S3900MF型逆导晶闸管模块。先后选用R×1k、R×100、R×10和R×1档检测A-K极间反方向电阻,同时用读取电压法求出出内部二极管的反向导通电压VTR(实际是二极管正方向电压VF)。再用兆欧表和数字万用表500VDC档测得V(BO)值。全部数据整理成表1。由此证明被测RCT质量良好。
注意事项:
(1)S3900MF的VTR<0.8V,宜选R×1档检测。
(2)若再用获取电流法求出ITR值,可以绘制反方向伏安特性。
以上就是传承电子对逆导晶闸管模块的检测的介绍,传承电子是一家以电力电子为专业领域的功率半导体模块制造商,为众多的企业公司提供功率半导体模块的定制、生产和加工,同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
1.检测逆导性
选用数字万用表R×1档,黑表笔接K极,红表笔接A极(参照图3(a)),电阻值应当为5~10Ω。若阻值为零,说明内部二极管短路;电阻为无穷大,说明二极管开路。
2.检测正方向直流转折电压V(BO)
依照(b)图接好线路,再按额定转速摇兆欧表,使RCT正方向击穿,由直流电压表中读取V(BO)值。
3.检测触发能力
实例:用500型数字万用表和ZC25-3型兆欧表检测1只S3900MF型逆导晶闸管模块。先后选用R×1k、R×100、R×10和R×1档检测A-K极间反方向电阻,同时用读取电压法求出出内部二极管的反向导通电压VTR(实际是二极管正方向电压VF)。再用兆欧表和数字万用表500VDC档测得V(BO)值。全部数据整理成表1。由此证明被测RCT质量良好。
(1)S3900MF的VTR<0.8V,宜选R×1档检测。
(2)若再用获取电流法求出ITR值,可以绘制反方向伏安特性。
以上就是传承电子对逆导晶闸管模块的检测的介绍,传承电子是一家以电力电子为专业领域的功率半导体模块制造商,为众多的企业公司提供功率半导体模块的定制、生产和加工,同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
