晶闸管（可控硅）过电流保护

2021-02-21

晶闸管元件导致过电流的根本原因能够分成两种:一种是因为整流电路内部因素,如整流晶闸管受损,触发线路或控制系统有障碍等;当中整流桥晶闸管受损类比较严重,通常是因为晶闸管因过电压而击穿,导致无正、反向阻断功能，它等同于整流桥臂发生永久性短路，使在其它两桥臂晶闸管导通时，不能正常换流，从而导致线间短路导致过电流.另一种则是整流桥负载外电路产生短路而导致的过电流，这类现象常有发生，因为整流桥的负载本质是逆变桥,逆变电路换流失败，就等同于整流桥负载短路。其它，如整流变压器中心点接地，当逆变负载回路触及大地时，也会产生整流桥相对地短路。

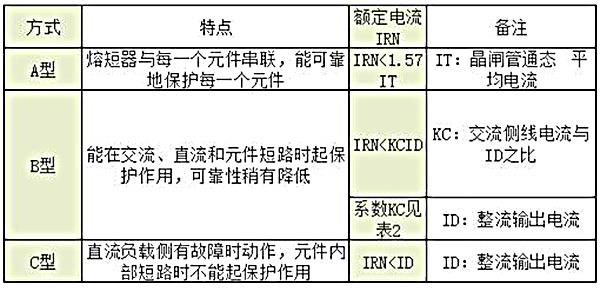

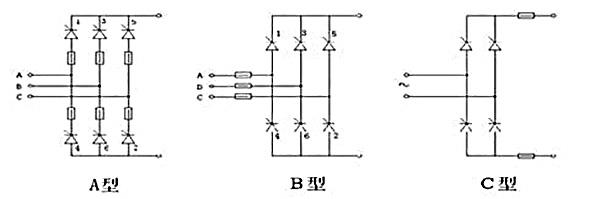

针对第一种过电流，即整流桥内部缘故导致的过电流，及其逆变器负载回路接地时，能够选用第一种防护措施，最常用的便是连接快速熔短器的方式。见图1。快速熔短器的连接形式共有3种，其特点和快速熔短器的额定电流见表1。

图1

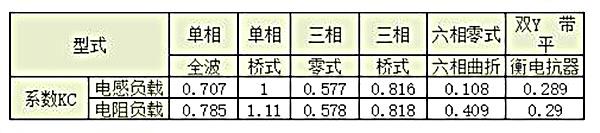

表2：整流电路型式与系数KC的关系表

2.针对第二种过电流，即整流桥负载外电路产生短路而导致的过电流，则应当选用电子电路进行保护。常用的电子保护原理图如下

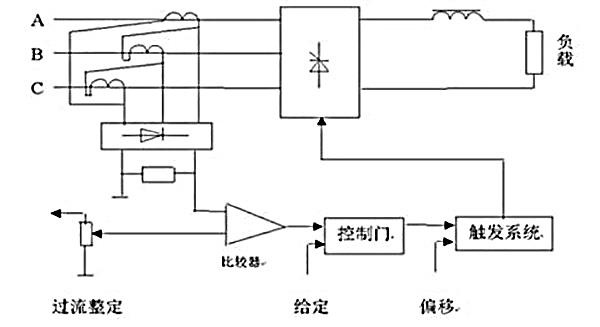

图2：过流保护原理图
