可控硅模块的运行原理

2021-07-15

可控硅（Thyristor）是晶体闸流管的简称，又可称作可控硅整流器，之前被简称为可控硅；1957年美国通用电器公司研发出世上第1 可控硅产品，并于1958年使其商业化；可控硅是PNPN四层半导体构造，它有3个极：阳极，阴极和门极；可控硅运行状况为：加正方向电压且门极有触发电流；其伴生元器件有：快速可控硅，双向可控硅，逆导可控硅，光控可控硅等。它是1种大功率开关型半导体元器件，在线路内用文字符号为“V”、“VT”表达（旧标准内用字母“SCR”表达）。

可控硅的工作原理

可控硅T在运行过程中，它的阳极A和阴极K与电源和负载连接，组成可控硅的主线路，可控硅的门极G和阴极K与控制可控硅的装置连接，组成可控硅的控制电路。

可控硅的运行状况：

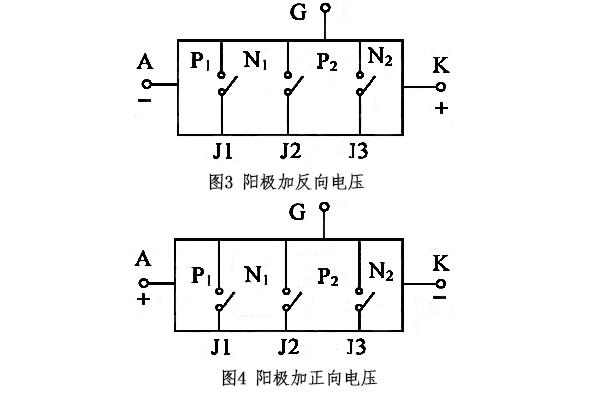

1.可控硅承载反方向阳极电压时，无论门极承载什么电压，可控硅都处在关断状态。

2.可控硅承载正方向阳极电压时，仅在门极承载正方向电压的状况下可控硅才导通。

3.可控硅在导通状况下，只要有一定的正方向阳极电压，无论门极电压怎样，可控硅维持导通，即可控硅导通后，门极失去作用。

4.可控硅在导通状况下，当主回路电压（或电流）减少到接近于零时，可控硅关断。

以上就是传承电子对可控硅模块的运行原理的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
