igbt功率模块高压变频器原理图

2021-07-26

图1（a）,(b)是1台6000V变频器的主线路拓朴和连接图。每相由5个额定电压为690V的功率单元模块

串连，因此相电压为5×690V=3450V，所相对应的线电压为6000V（倘若每相用4个480V的功率单元模块串连时，輸出线电压则为3300V）。每一个功率单元模块由輸入隔离变压器的15个2次绕组各自供电，15个2次绕组划分5组，每一组相互间存有1个相位差。图1(b)中以中间△接法为参考（0°），上下方都有2套分别超前（＋）和滞后（－）12°,24°的4组绕组。所需相差角度可借助变压器的不一样连接组别来完成。

图1中的每一个功率单元模块都是由绝缘门双极晶体管（igbt模块）组成的三相輸入、单相輸出的低压PWM电压型逆变器，主线路见图2。每一个功率单元模块输出电压为1,0,－13种状态电平，每相5个单元模块叠加，就可产生11种不一样的电平等级，各自为±5,±4,±3,±2,±1和0。图3为一相生成的正弦输出电压波型。用这类多重化方式组成的高压变频器，也称之为单元模块串连多电平PWM电压型变频器。

图1所显示高压变频器，因为每相由5个690V的

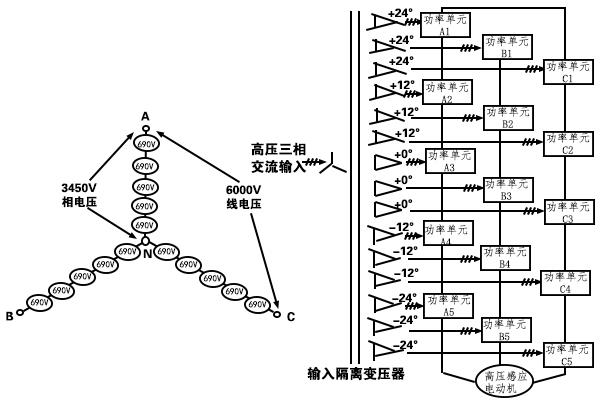

图16000V变频器的主线路

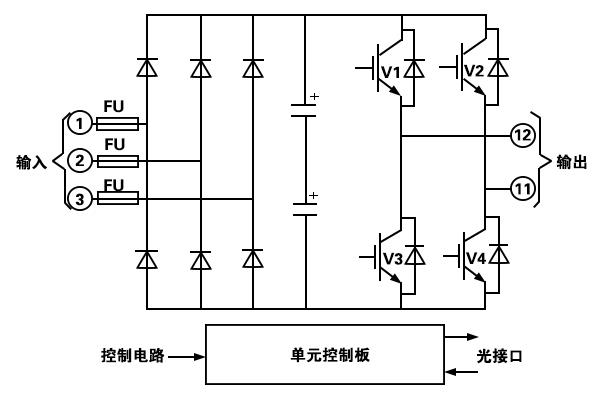

图2功率单元模块

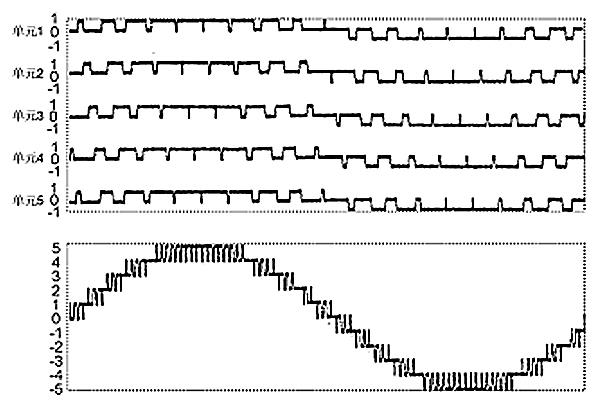

图3输出电压波型

图4两功率单元模块串连变频器的电气连接
