igbt功率模块高压变频器的连接图

2021-07-29

由功率单元组成高压变频器的另一种方法是选用高压igbt模块元器件，以减少串连功率单元。

例如，用3.3kVigbt模块元器件，由2个功率单元串连的PWM电压源变频器，可輸出4160V中压；若欲6000V高压輸出，则只需用三单元串连。功率单元和元器件数目减少，耗损和故障率也减少。图4为由两功率单元串连的变频器电气连接图。

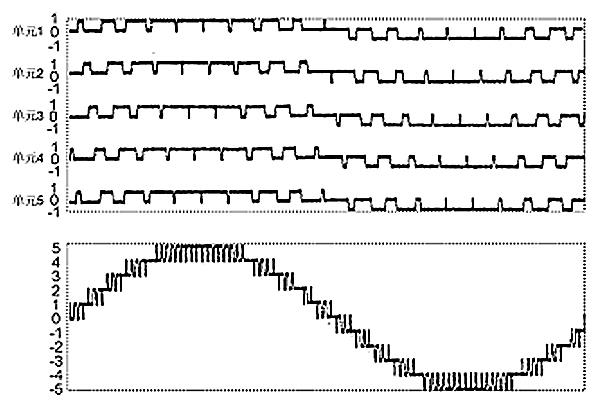

因为输出电压电平级数减少，为获得优良性能，这时变频器需带有輸出滤波器。

以上变频器的每一个功率单元都从1个由微处理器组成的中央控制器接受命令，操控和通讯信号由光导纤维传输，能保持5kV的绝缘并确保优良的抗干扰性和可靠性。

此外，因为选用模块化构造，全部功率单元完全一致，能够交换，每一个功率单元与设备的联系仅为3个交流输入、2个交流輸出及三路通信插头，单元的检修拆换极为便利；如选用功率单元旁路工艺，可使变频器在功率单元受损的状况下持续降额运作。

工业生产中，中、高压电动机拥有大量的运用。要完成变频调速，之前多选用所谓“高低高”方法，即中间仍选用低压变频器，而在它的输入和輸出两侧分别用降压和升压变压器来兼容电压等级。

如此可使用价格相应较低、运用已很普遍的低压变频器。但这类方法，中间环节电流大，加上升降压变压器的耗损，系统效率低，体积庞大，可靠性降低。

目前，已经有了以上2种构造的高压变频器产品，选用直接变频调速，尤其是1000kW之上的大功率电动机，无疑是更加合理的选择。且能够预计，随着工艺的进步，在电力传动领域，21世纪将是高压变频器大显神威的年代。
