单向可控硅的外型、结构和电路符号
2021-07-29
晶闸管又被称为硅可控整流元器件,通称可控硅。为控制强电的半导体器材,即是控制开关元件;普遍使用于无触点开关线路及可控整流设施中。可控硅有单向可控硅和双向可控硅两种类型。

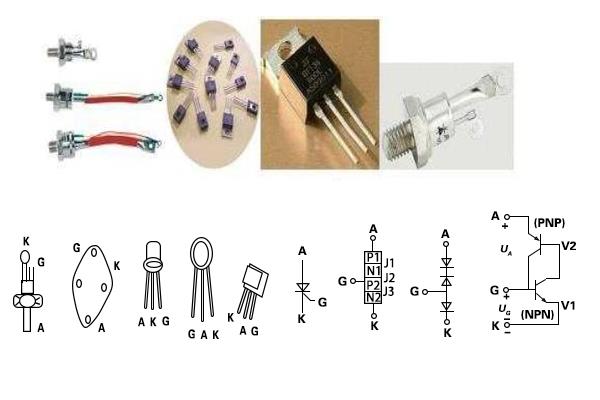

单向可控硅的外型、结构和电路符号如图所示。
可控硅由P1、N1、P2、N2四层半导体构成,从P1引出来的是阳极A,从N2引出来的是阴极K,控制极G从P2引出来,显着,有3个PN结,分别用J1、J2、J3标注。
以上就是传承电子对单向可控硅的外型、结构和电路符号的介绍,传承电子是一家以电力电子为专业领域的功率半导体模块制造商,为众多的企业公司提供功率半导体模块的定制、生产和加工,同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
可控硅由P1、N1、P2、N2四层半导体构成,从P1引出来的是阳极A,从N2引出来的是阴极K,控制极G从P2引出来,显着,有3个PN结,分别用J1、J2、J3标注。
以上就是传承电子对单向可控硅的外型、结构和电路符号的介绍,传承电子是一家以电力电子为专业领域的功率半导体模块制造商,为众多的企业公司提供功率半导体模块的定制、生产和加工,同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
