何为IGBT功率模块?
2021-08-03
IGBT(InsulatedGateBipolarTransistor),绝缘栅双极型晶体管,是由晶体三极管和MOS管构成的复合型半导体元器件。
IGBT当做新型电子半导体元器件,有着输入阻抗高,电压控制功耗低,控制回路简易,耐高压,承载电流大等特征,在各类电子线路中取得极普遍的使用。

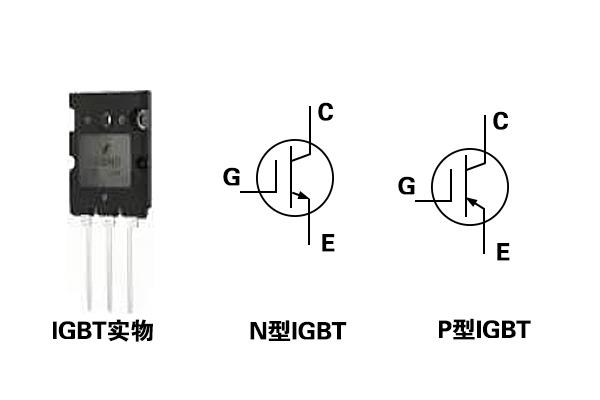

IGBT的电路符号迄今尚未统一,画电路原理图时通常是借用三极管、MOS管的符号,这时可以从电路原理图上标记的型号来分辨是IGBT或是MOS管。

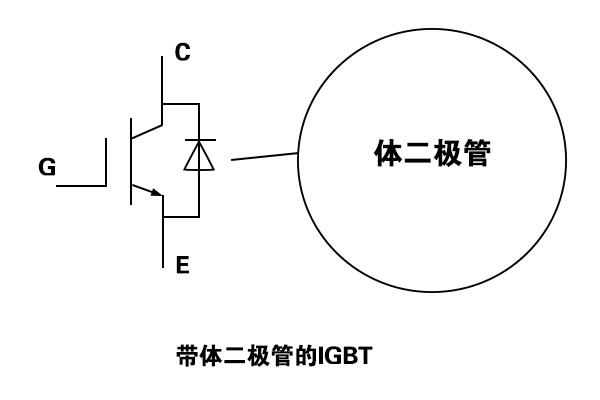

与此同时还需要留意IGBT有没有体二极管,图上没有标明并不代表肯定没有,除非是官方资料有特别说明,不然这一二极管都是存在的。
igbt功率模块里面的体二极管并不是寄生的,反而是为了能保护igbt模块脆弱的反方向耐压而特意设定的,又称作FWD(续流二极管)。
分辨igbt模块里面是不是有体二极管也并不难,可以用万用表测量 igbt模块的C极和E极,倘若igbt模块是好的,C、E两极测得电阻值无穷大,则反映igbt模块并没有体二极管。
igbt模块特别适合运用于如交流电机、变频器、开关电源、照明线路、牵引传动等行业。
以上就是传承电子介绍IGBT功率模块,传承电子是一家以电力电子为专业领域的功率半导体模块制造商,为众多的企业公司提供功率半导体模块的定制、生产和加工,同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
IGBT当做新型电子半导体元器件,有着输入阻抗高,电压控制功耗低,控制回路简易,耐高压,承载电流大等特征,在各类电子线路中取得极普遍的使用。
与此同时还需要留意IGBT有没有体二极管,图上没有标明并不代表肯定没有,除非是官方资料有特别说明,不然这一二极管都是存在的。
分辨igbt模块里面是不是有体二极管也并不难,可以用万用表测量 igbt模块的C极和E极,倘若igbt模块是好的,C、E两极测得电阻值无穷大,则反映igbt模块并没有体二极管。
igbt模块特别适合运用于如交流电机、变频器、开关电源、照明线路、牵引传动等行业。
以上就是传承电子介绍IGBT功率模块,传承电子是一家以电力电子为专业领域的功率半导体模块制造商,为众多的企业公司提供功率半导体模块的定制、生产和加工,同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
