可控硅归类详细说明
2021-08-04
晶闸管是晶体闸流管(Thyristor)的简称,谷称可控硅,它是1种功率大的开关型半导体元器件,在线路中用文字符号为“V”、“VT”表达(旧标准中用字母“SCR”表达)。
可控硅具备硅整流器件的性能,能在高电压、大电流情况下运行,且其运行过程还可以控制、被普遍使用于可控整流、交流调压、无触点开关、逆变及变频等电子线路中。
可控硅有多种分类方法。
(一)按断开、导通及控制形式归类
可控硅按其断开、导通及控制形式可分成普通可控硅、双向晶闸管、逆导可控硅、门极断开可控硅(GTO)、BTG可控硅、温控可控硅和光控可控硅等多种。
(二)按引脚和极性归类
可控硅按其引脚和极性可分成二极可控硅、三极可控硅和四极可控硅。
(三)按封装形式归类
可控硅按其封装形式可分成金属封装可控硅、塑封可控硅和陶瓷封装可控硅3种类型。
当中,金属封装可控硅又分成螺栓形、平板形、圆壳形等多种;塑封可控硅又分成带散热片型和不带散热片型2种。
(四)按电流容量归类
可控硅按电流容量可分成功率大的可控硅、中功率可控硅和小功率可控硅3种。
一般 ,功率大的可控硅多选用金属壳封装,而中、小功率可控硅则多选用塑封或陶瓷封装。
(五)按断开速度归类
可控硅按其断开速度可分成普通可控硅和高频(快速)可控硅。

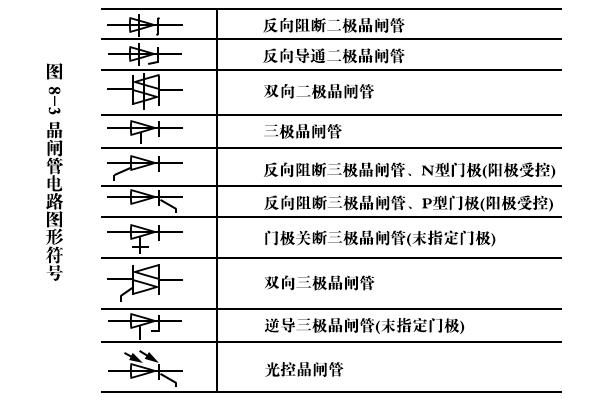

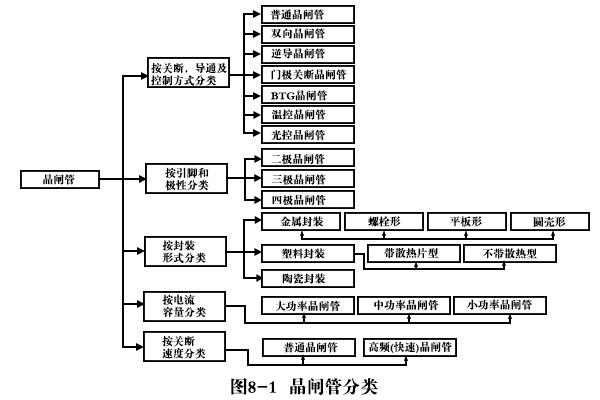

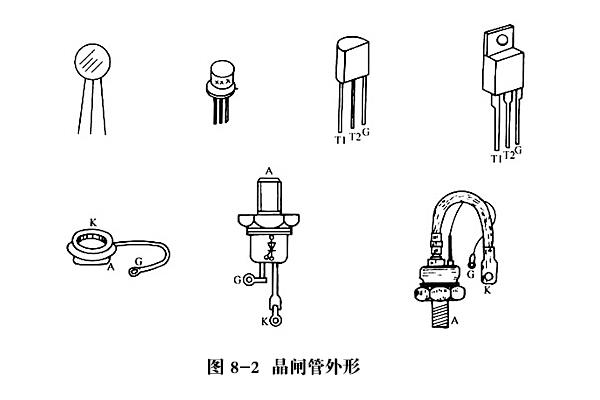

图8-1是可控硅的归类图,图8-2是可控硅的外形,图8-3是可控硅的线路图形符号。
可控硅具备硅整流器件的性能,能在高电压、大电流情况下运行,且其运行过程还可以控制、被普遍使用于可控整流、交流调压、无触点开关、逆变及变频等电子线路中。
可控硅有多种分类方法。
(一)按断开、导通及控制形式归类
可控硅按其断开、导通及控制形式可分成普通可控硅、双向晶闸管、逆导可控硅、门极断开可控硅(GTO)、BTG可控硅、温控可控硅和光控可控硅等多种。
(二)按引脚和极性归类
可控硅按其引脚和极性可分成二极可控硅、三极可控硅和四极可控硅。
(三)按封装形式归类
可控硅按其封装形式可分成金属封装可控硅、塑封可控硅和陶瓷封装可控硅3种类型。
当中,金属封装可控硅又分成螺栓形、平板形、圆壳形等多种;塑封可控硅又分成带散热片型和不带散热片型2种。
(四)按电流容量归类
可控硅按电流容量可分成功率大的可控硅、中功率可控硅和小功率可控硅3种。
一般 ,功率大的可控硅多选用金属壳封装,而中、小功率可控硅则多选用塑封或陶瓷封装。
(五)按断开速度归类
可控硅按其断开速度可分成普通可控硅和高频(快速)可控硅。
图8-1是可控硅的归类图,图8-2是可控硅的外形,图8-3是可控硅的线路图形符号。
以上就是传承电子对可控硅归类详细说明的介绍,传承电子是一家以电力电子为专业领域的功率半导体模块制造商,为众多的企业公司提供功率半导体模块的定制、生产和加工,同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
