为何要在晶闸管两头并联阻容网络

2021-02-21

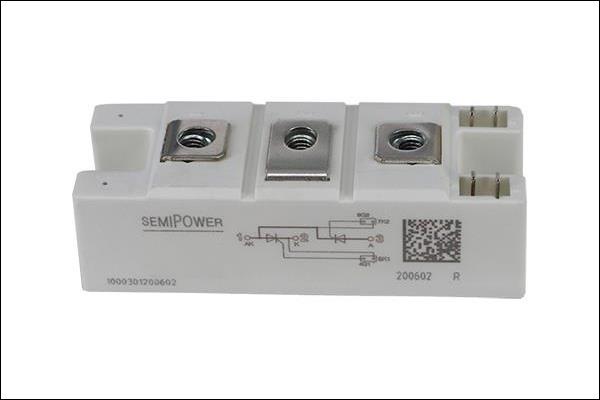

在实际晶闸管线路中，经常在其两头并联RC串联网络，该网络常称之为RC阻容吸收线路。

我们知道，晶闸管有个至关重要性能参数－断态电压临界值上升率dlv/dlt。它反映晶闸管在额定结温和门极断路条件下，使晶闸管从断态转到通态的最低标准电压上升率。若电压上升率过大，超出了晶闸管的电压上升率的值，则会在无门极信号的条件下开通。即便这时加于晶闸管的正向电压小于其阳极峰值电压，也会出现这类情形。所以晶闸管能够当作是由3个PN结构成。

在晶闸管处在阻断模式下，因各层距离非常近，其J2结结面等同于1个电容C0。当晶闸管阳极电压转变时，便会出现充电电流流经电容C0，并经过J3结，这一电流起了门极触发电流功能。倘若晶闸管在关断时，阳极电压上涨速度太快，则C0的充电电流越大，便会导致门极在无触发信号的情形下，晶闸管误导通情况，即常说的硬开通，这也是不允许的。所以，对加在晶闸管上的阳极电压上升率需有相应的限制。

为了更好地限制线路电压上升率过大，保障晶闸管安全可靠运作，经常在晶闸管两头并联RC阻容吸收网络，使用电容两端电压无法突变的性能来限制电压上升率。因为线路一直存有电感的(变压器漏感或负载电感)，所以与电容C串联电阻R可起阻尼作用，它能够防止R、L、C线路在过渡过程中，因振荡在电容器两头出现的过电压毁坏晶闸管。与此同时，防止电容器经过晶闸管放电电流过大，导致过电流而毁坏晶闸管。

因为晶闸管过流过压能力很差，如果不采用可靠的保障措施是无法正常工作的。RC阻容吸收网络便是常见的保护方式之一。

以上就是传承电子设计师"为何要在晶闸管两头并联阻容网络"介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
