双向可控硅模块基本原理
2021-08-10

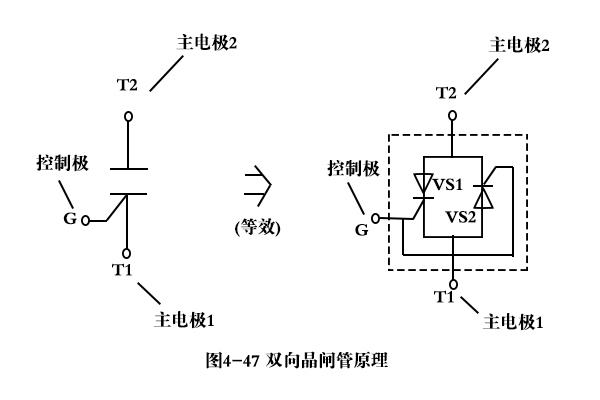

双向可控硅能等效为2个单向可控硅反方向并接，如下图4-47所显示。双向可控硅能控制双向导通，所以除控制极G外的另2个电极不再分阳极、阴极，而称之为主电极T1、T2。
当有触发电压加至控制极G时，双向可控硅导通，井在触发电压消退后仍继续导通状态，电流既可从T1通过VS2流入T2，又可从T2通过VS1流入Tl。当电流低于可控硅的继续电流时可控硅断开。

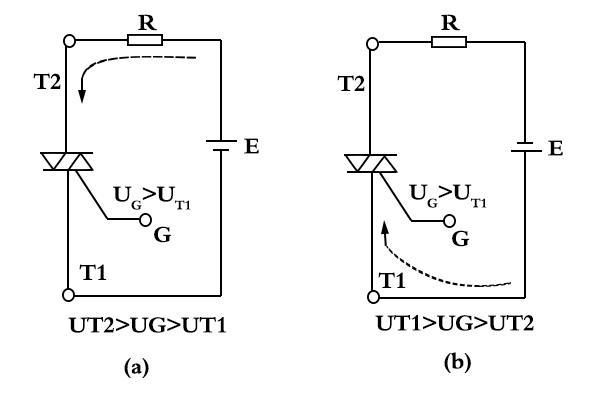

单向可控硅只会单向导通，而双向可控硅能双向导通。现以图1-13所显示线路来阐述双向可控硅的2种触发导通方式。
以上就是传承电子对双向可控硅模块基本原理的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
单向可控硅只会单向导通，而双向可控硅能双向导通。现以图1-13所显示线路来阐述双向可控硅的2种触发导通方式。
