igbt功率模块的基本构造
2021-08-11
前边我们也简洁的讲过了igbt模块的基本构造,igbt模块是由双极型功率晶体管(高耐压、大容量)和MOSFET(高开关速度)组成,因此igbt模块具备了2种元器件的特性,高耐压、大电流、高开关速度。

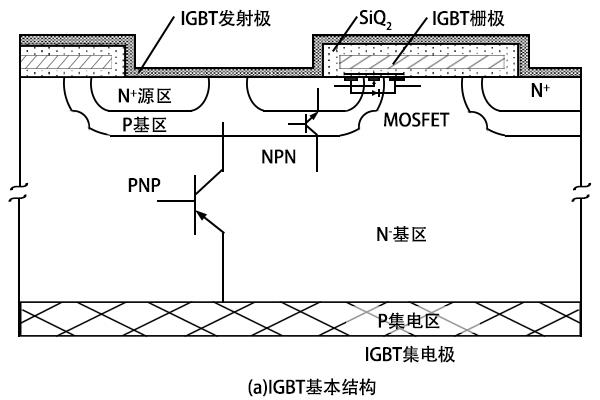

由图1(a)得知,单个igbt模块元胞内包括1个MOSFET,1个PNP 晶体管和1个NPN 晶体管。

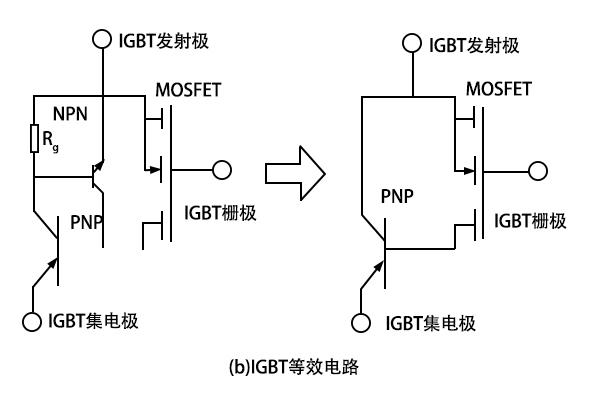

PNP晶体管集电极(P基区)与NPN晶体管发射极(N+源区)中间的电压降用等效电阻Rs表达,当Rs非常小时,NPN晶体管的影响力就可以忽略(之后我们提到igbt模块擎住效应的时候,这一寄生的NPN晶体管便会有所涉及,自然,还包含等效电阻Rs)。通常情形下,igbt模块的等效线路模型如下图1(b)右图所显示。
以上就是传承电子对igbt功率模块的基本构造介绍,传承电子是一家以电力电子为专业领域的功率半导体模块制造商,为众多的企业公司提供功率半导体模块的定制、生产和加工,同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
上图是igbt模块芯片的横向截面图,图上的P+和N+表明集电区和源区为重掺杂,N-表明基区掺杂浓度较低。igbt模块和MOSFET一样,在门极上外加正方向电压就能导通,但因为通过在漏极上追加了P+层,使得在导通情况下,P+层向N基极注入空穴,进而引发了传导性能的转变,因此,igbt模块和MOSFET相比,可以取得极低的通态电阻,也就是igbt模块拥有较低的通态压降。
由图1(a)得知,单个igbt模块元胞内包括1个MOSFET,1个PNP 晶体管和1个NPN 晶体管。
PNP晶体管集电极(P基区)与NPN晶体管发射极(N+源区)中间的电压降用等效电阻Rs表达,当Rs非常小时,NPN晶体管的影响力就可以忽略(之后我们提到igbt模块擎住效应的时候,这一寄生的NPN晶体管便会有所涉及,自然,还包含等效电阻Rs)。通常情形下,igbt模块的等效线路模型如下图1(b)右图所显示。
以上就是传承电子对igbt功率模块的基本构造介绍,传承电子是一家以电力电子为专业领域的功率半导体模块制造商,为众多的企业公司提供功率半导体模块的定制、生产和加工,同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
