igbt功率模块开通延时过程中驱动线路等效线路

2021-08-13

因为在igbt模块集电极电流提升前，igbt模块依然处在断开情况，栅极电压的变化量相较于igbt模块的阻断电压就可以忽略。所以，栅极电压的提升过程关于栅极—集电极电容(Cgc)和电荷量的影响力就可以忽略，所以开通延时阶段的充电过程只针对电容C1、C2和Cgp。所以，结合驱动线路的等效线路，就可以获得以上充电过程中驱动线路的等效线路如下图所显示：

当中Vg为栅极驱动板输出电压，Ｒg为驱动电阻，Cin为驱动板輸出端口电容，Ｒs和Ls分别为驱动线路寄生电阻和寄生电感。栅极电压逐渐提升一定时间后抵达阈值电压，集电极电流逐渐提升，这一过程也称作开通延迟，一般我们表达为td(on)。

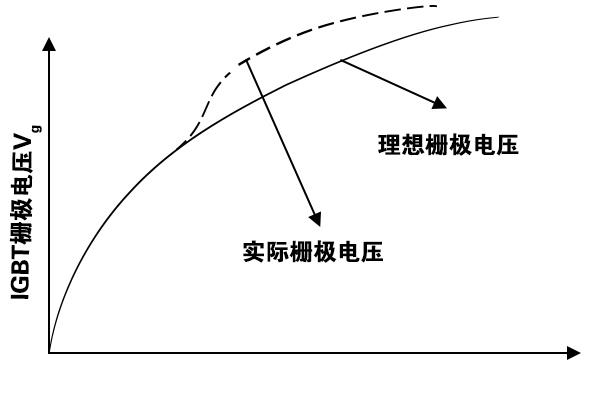

鉴于以上解析得知，栅极电压在抵达阈值电压前，輸入电容并并不是恒定值，反而是有个由大渐渐变小，再逐渐增加的过程。所以，在igbt模块开通过程中，驱动线路并并不是给恒定电容充电。下图是开通过程栅极电压上升趋势：

以上就是传承电子对igbt功率模块开通延时过程中驱动线路等效线路的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
