igbt功率模块的导通环节集射极电压解析
2021-08-17
集射极电压降低环节解析
杂散电感对电流提升阶段Vce的影响

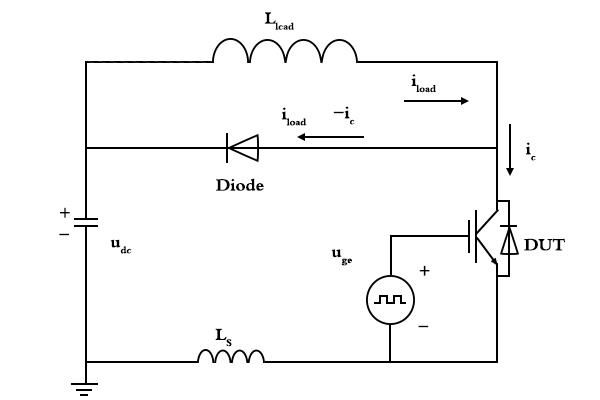

感性负载双脉冲测试线路如下图:
负载电感够大,在导通环节中,负载电感的电流大小几乎不变。理想情况下,续流二极管承载反方向电压时,igbt模块集射极电压開始降低。
但,真实工况条件下,主线路中存在一定的杂散电感。所以,在集电极电流提升环节中,二极管处在正方向大电流偏置模式,其通态压降可忽略,进而能够取得以下关系式:
Vce+Ls*dic/dt=Vdc
当中,Vce为igbt模块元器件集射极电压;Ls为主线路杂散电感;ic为igbt模块的集电极电流;Vdc为直流母线电压。所以,从电流提升的时刻開始,igbt模块元器件两边的电压就低于直流母线电压。即
Vce=Vdc-Ls*dic/dt
结合Ic=at2得
Vce=Vdc-2aLs*t
由上式得知,集电极电流提升环节中,集射极电压近似线性降低;且杂散电感越大,集射极电压降低速率越快。主线路杂散电感的值越大,igbt模块的导通损耗越低,但杂散电感越大,造成 的电压过冲的几率也会越大,造成 元器件受损的几率也越大,现阶段全是追求小的杂散电感。
以上是传承电子对igbt功率模块的导通环节集射极电压解析的介绍,并提供了相应的等效线路。依据上述解析,如启动延时等效电路图,在给栅极电容充电的时期,驱动电阻的值越小,时间常数越小,进而栅极电压升高越快,启动延迟的時间越小。由米勒平台时期等效电路图得知,驱动电阻越小,相同的栅极平台电压值,平台持续时间也越小。驱动电阻越小,平台电压随后,升高到最大栅极电压的時间也越小。

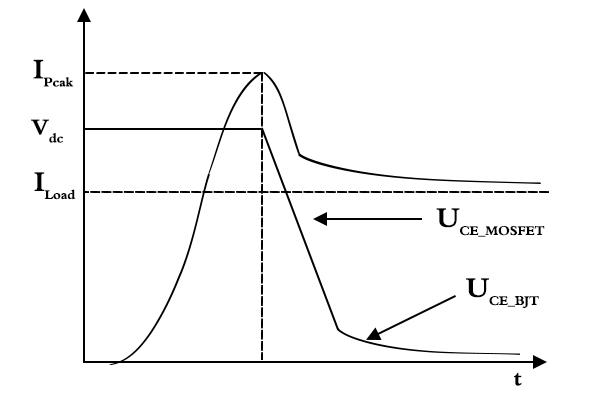

理想情况下,不考虑线路中的杂散电感和电阻,当续流二极管的电流做到最大的反方向电流时,二极管開始承载反方向电压,这时igbt模块两边的电压急速下降。igbt模块集射极电压降低包含两个阶段,第1个阶段类似MOSFET导通原理,耗尽区快速消退,电压急速下降,如下图一样的UCE_MOSFET阶段;第2个阶段是过剩载流子在基区内扩散,电导调制区增大,中性基区压降减少环节,如下图一样的UCE_BJT阶段。因为载流子扩散的速率远远慢于耗尽区消退的速率,所以这一阶段的电压衰减十分缓慢。
感性负载双脉冲测试线路如下图:
但,真实工况条件下,主线路中存在一定的杂散电感。所以,在集电极电流提升环节中,二极管处在正方向大电流偏置模式,其通态压降可忽略,进而能够取得以下关系式:
Vce+Ls*dic/dt=Vdc
当中,Vce为igbt模块元器件集射极电压;Ls为主线路杂散电感;ic为igbt模块的集电极电流;Vdc为直流母线电压。所以,从电流提升的时刻開始,igbt模块元器件两边的电压就低于直流母线电压。即
Vce=Vdc-Ls*dic/dt
结合Ic=at2得
Vce=Vdc-2aLs*t
由上式得知,集电极电流提升环节中,集射极电压近似线性降低;且杂散电感越大,集射极电压降低速率越快。主线路杂散电感的值越大,igbt模块的导通损耗越低,但杂散电感越大,造成 的电压过冲的几率也会越大,造成 元器件受损的几率也越大,现阶段全是追求小的杂散电感。
以上是传承电子对igbt功率模块的导通环节集射极电压解析的介绍,并提供了相应的等效线路。依据上述解析,如启动延时等效电路图,在给栅极电容充电的时期,驱动电阻的值越小,时间常数越小,进而栅极电压升高越快,启动延迟的時间越小。由米勒平台时期等效电路图得知,驱动电阻越小,相同的栅极平台电压值,平台持续时间也越小。驱动电阻越小,平台电压随后,升高到最大栅极电压的時间也越小。
